TB20 – Strain gauge weighing module 600-256-7AA01
TB20 600-256-7AA01 – Module cân (Strain gauge weighing module)
– TB20 600-256-7AA01 – module cân.
– Có thể kết nối các cảm biến cân với điện trở tối đa 72 Ω.
– Độ phân giải 24 bit.
– Các giá trị đo được đưa ra có thể định cấu hình theo mV/V hoặc theo kg.

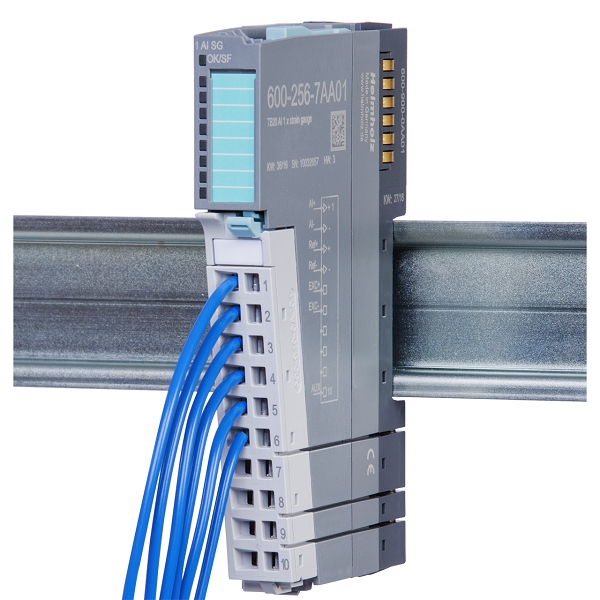

Strain gauge weighing module 600-256-7AA01 là module cân sử dụng trong hệ thống I/O TB20 của Helmholz
Module cân có chức năng đo và xử lý tín hiệu từ cảm biến trọng lượng, mô-men xoắn hoặc lực.

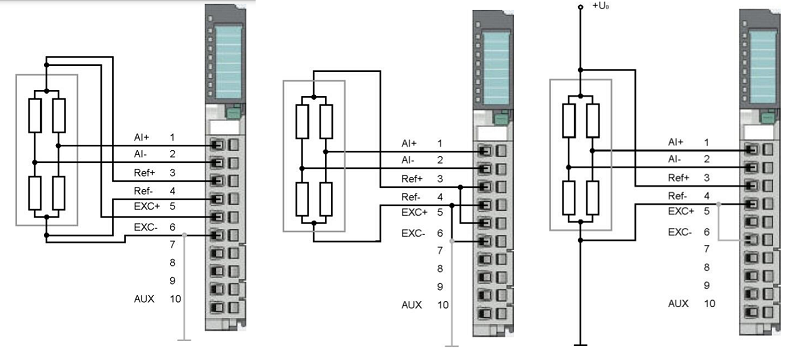

Module cân cho phép kết nối trực tiếp một cảm biến lực trong mạch cầu toàn phần của máy đo ứng suất (mạch cầu cấp điện áp).
▪ TB20 600-256-7AA01 – module cân.
▪ Có thể kết nối các cảm biến cân với điện trở tối đa 72 Ω.
▪ Độ phân giải 24 bit. Các giá trị đo được đưa ra có thể định cấu hình theo mV/V hoặc theo kg.
Kích thước nhỏ gọn

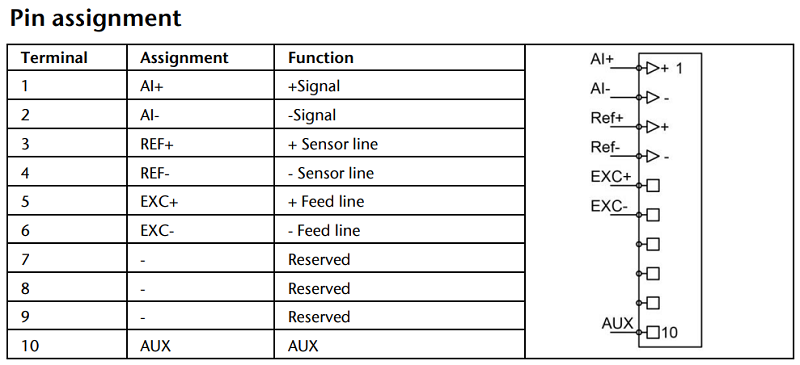

Thông số kỹ thuật – Strain gauge weighing module 600-256-7AA01
General information
- Order number: 600-256-7AA01
- Article name: Strain gauge weighing module
- Scope of delivery: Strain gauge weighing module
- Dimensions (DxWxH): 110 x 14 x 73 mm
- Weight: 70 g
- Measuring ranges: 4 mV/V, 2 mV/V
- Load cell terminal: 6-Conductor technology, 4-conductor technology with two bridges
- Average filter: Arithmetical average with nmax=255
- Issuing of measurement valuem: V/V or kg configurable
- Characteristic linearization 5 sampling points
- Access protection of the works parameters/datano
- Testing of line break: Feeding of test current into the measurement channel
- Internal bridge feed: 5 V 70 mA Ri ca. 6.5 Ohm internal, reversible fuse
- Diagnoses: Error response via status bits
- Power supply for modules: DC 5V, max. 130 mA, Voltage supply via back wall bus, irrespective of voltage to be measured
- Isolation voltage: 500 V
- Power dissipation: 0.7 W
- Hot-swap capable: Yes
- Hot-swap capable: Yes
Measurement error
- Measurement error: 1 %
- With reference to the measuring range end valuefor conversion rates with 50 Hz suppression
Ambient conditions
- Ambient temperature: 0 °C … +60 °C
- Transport and storage temperature: -20 °C … +80 °C
- Relative air humidity: 95 % r H without condensation
- Protection rating: IP 20
- Certifications: CE, UL
UL
- Surrounding Air Temperature: 0 °C … +60°C
- Pollution degree: 2
CE
- Noise immunity: DIN EN 61000-6-2 “EMC Immunity”
- Interference emission: DIN EN 61000-6-4 “EMC Emission”
- Vibration and shock resistance: DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
