Split EMC cable entry system

Split EMC cable entry system

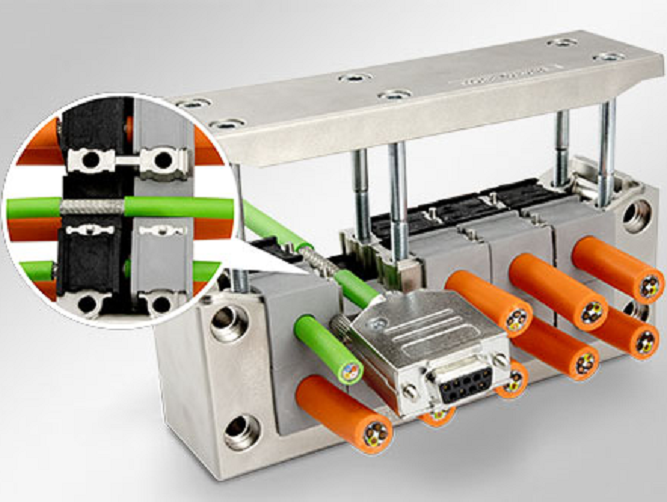

EMC-KEL-DS | Khung ngõ vào cáp EMC kiểu tách ghép, dùng cho cáp chống nhiễu có đầu nối. Mức độ kín bụi/nước IP55.
✦ Khung EMC EMC-KEL-DS đã được mạ kim loại (phủ mạ kẽm) để tạo bề mặt dẫn điện.
✦ Kiểu thiết kế với 2 miếng đệm cáp: đệm cáp thứ nhất (KT grommet) được sử dụng để giữ cố định và bịt kín cáp theo biên dạng của vỏ cáp. Phần bọc nhiễu của cáp được tiếp xúc 360° với miếng đệm dẫn điện thứ hai (EMC-KT grommet).
✦ Sự tiếp xúc giữa EMC-KEL-DS và vỏ tủ điện được thực hiện thông qua miếng đệm dẫn điện phẳng đi kèm.
EMC Cable entry system for cables with connectors, IP55 | EMC-KEL-DS | Assembly | icotek

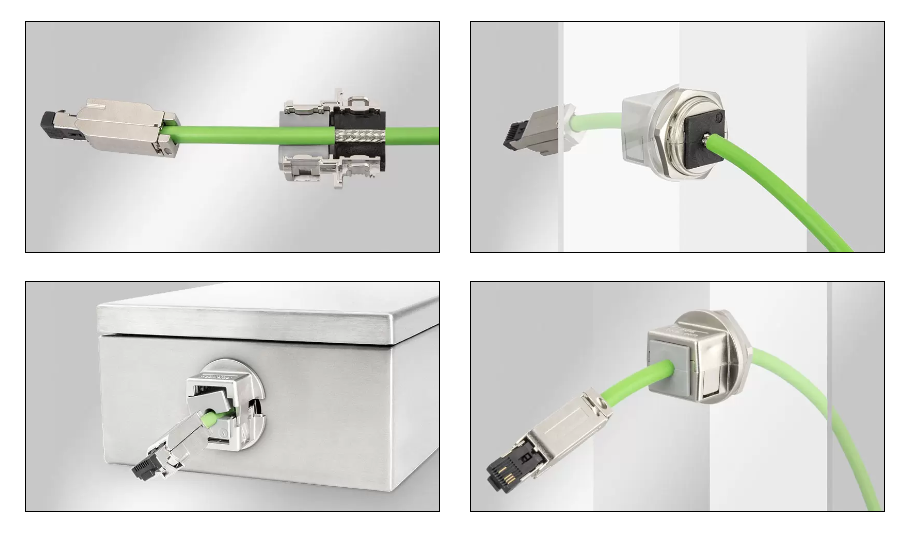

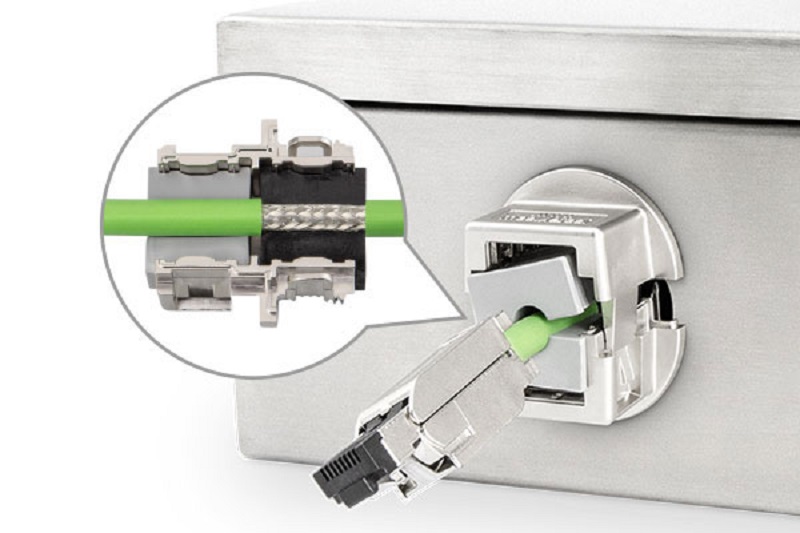

Khung ngõ vào cáp EMC-KVT-DS dạng tròn như sản phẩm Icotek KVT tiêu chuẩn. Tuy nhiên, EMC-KVT-DS được mạ kim loại (phủ mạ kẽm) để tạo ra bề mặt dẫn điện giúp chống nhiễu.

✦ Tương tự như EMC-KEL-DS, miếng đệm cáp đầu tiên (KT) được sử dụng để giảm lực căng và làm kín cáp trên vỏ cáp. Miếng đệm cáp thứ hai (EMC-KT) tiếp xúc 360° với lớp chống nhiễu của cáp.
✦ Miếng đệm dẫn điện đi kèm tạo ra sự tiếp xúc giữa miếng đệm cáp và thành vỏ dẫn điện. Do đó, EMC-KVT-DS có thể được cố định bằng đai ốc bằng nhựa hoặc bằng kim loại.

EMC cable gland for cables with connectors EMC-KVT-DS | Assembly | icotek

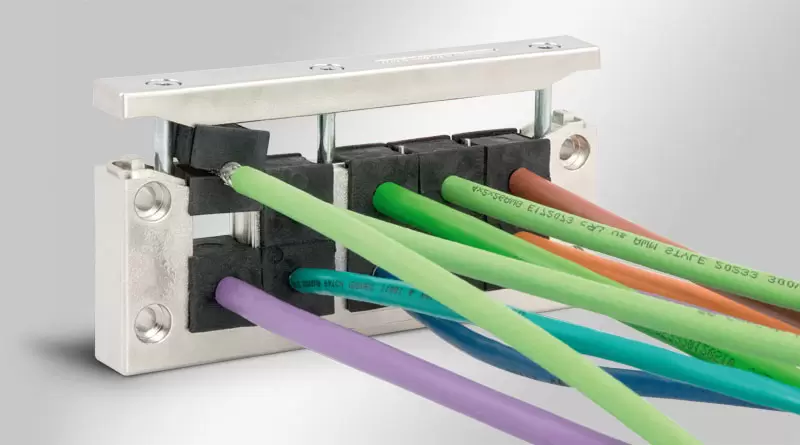

Khung ngõ vào cáp 1 lớp EMC-KEL-U(E) được thiết kế dựa trên KEL-U và KEL-E. Do có bề mặt dẫn điện nên nó có thể giúp loại bỏ nhiễu điện từ xâm nhập tủ điều khiển.

✦ Các phiên bản một hàng EMC-KEL-E phù hợp với các ứng dụng có không gian hạn chế.
✦ Giữa EMC-KEL-U và thành kim loại, một miếng đệm phẳng dẫn điện (đi kèm) được chèn vào trong quá trình lắp đặt. Bề mặt tiếp xúc trên thành kim loại bề mặt tủ bảng điện phải được loại bỏ lớp sơn (nếu có).

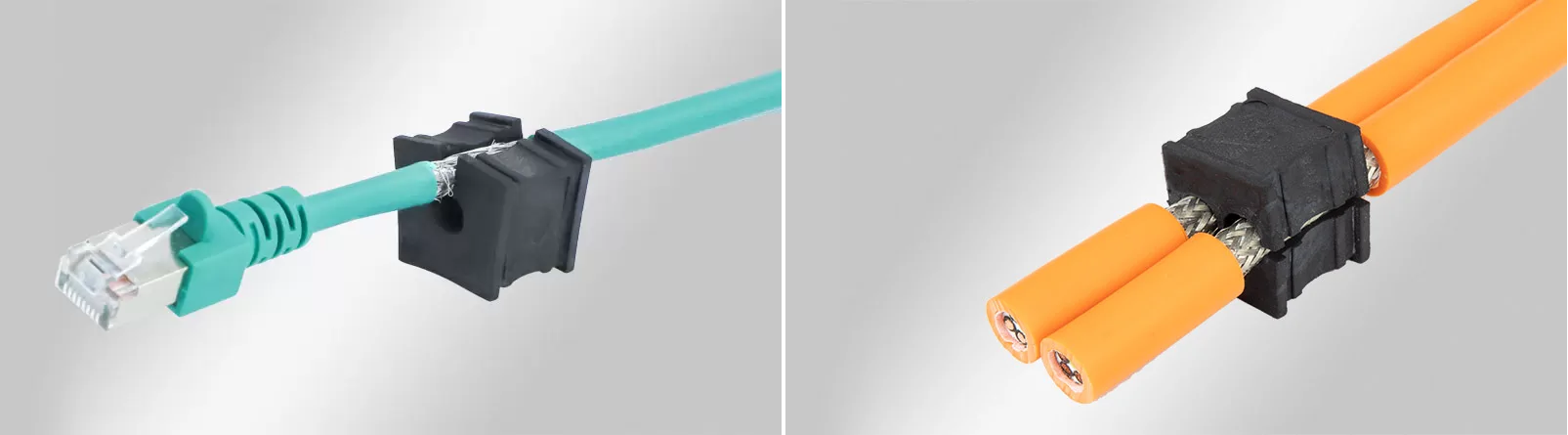

Miếng đệm cáp EMC-KT
✎ Miếng đệm cáp loại EMC-KT được làm bằng chất đàn hồi dẫn điện rất tốt. Do đó, nhiễu được tiêu tán trực tiếp từ lớp chống nhiễu của cáp thông qua miếng đệm cáp, khung kim loại và miếng đệm phẳng, giúp chống nhiễu điện từ.

✎ EMC-KT phù hợp với
– Khung ngõ vào cáp EMC-KEL-U
– Khung ngõ vào cáp EMC-KEL-DS
– Khung ngõ vào cáp EMC-KVT-DS
✎ Có 3 loại để lựa chọn: EMC-KT small, EMC-KT multi và EMC-KT large
– EMC-KT small được thiết kế cho đường kính cáp từ 2 đến 16 mm.
– EMC-KT large chấp nhận cáp có đường kính từ 13 đến 33 mm.
– Khi sử dụng EMC-KT multi, mật độ cáp có thể tăng lên rất nhiều.
