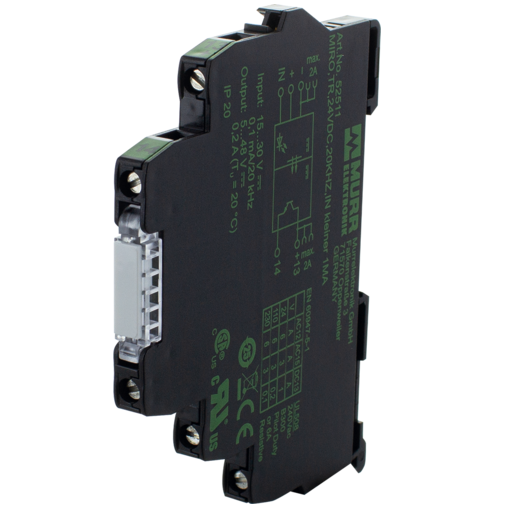

Relay bán dẫn Murrelektronik 52511
Relay bán dẫn 52511 là một OPTO-COUPLER
– Điện áp làm việc: IN 15 – 30 VDC; OUT 05 – 48 VDC
– Có LED vàng báo trạng thái
– Tần số chuyển mạch 20 kHz
Relay (rơ-le) bán dẫn 52511 của Murrelektronik, tải 48 VDC/ 0.2 A
Tần số chuyển mạch: 20 kHz max.
Cầu đấu dây kiểu bắt vít (screw terminal)
Có LED màu vàng chỉ báo trạng thái hoạt động của rơ-le bán dẫn
Dãi điện áp làm việc rộng
Thông số kỹ thuật – Relay bán dẫn 52511
Electrical data | Input
| Input voltage OFF DC min. | 0 V |
| Input voltage OFF DC max. | 2 V |
| Input voltage DC min. | 15 V |
| Input voltage DC max. | 30 V |
| Input current DC max. | 16 mA |
| Control current | 0,1 mA |
Electrical data | Output
| Switch off delay max. | 18 µs |
| Quiescent current OFF max. | 0,1 mA |
| Switching frequency max. | 20000 Hz |
| Voltage switching DC min. | 5 V |
| Switching voltage DC max. | 48 V |
| Switching current min. | 0,1 mA |
| Switching current max. | 0,2 A |
| Voltage drop DC max. | 1,2 V |
Diagnostics
| Status indication LED | yellow |
Device protection | Electrical
| Rated insulation voltage | 3750 V |
