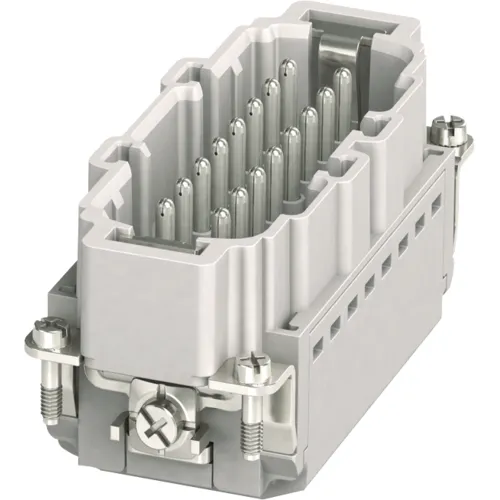

Phần ruột đầu nối công nghiệp nặng 70MH-ES016-FP03020 - header

Phần ruột đầu nối công nghiệp nặng 16 cực male 16A

– Male 16 pole push-in
– 500V/16A

Phần ruột đầu nối công nghiệp nặng 16 cực male 16A 70MH-ES016-FP03020 của Murrelektronik form B16

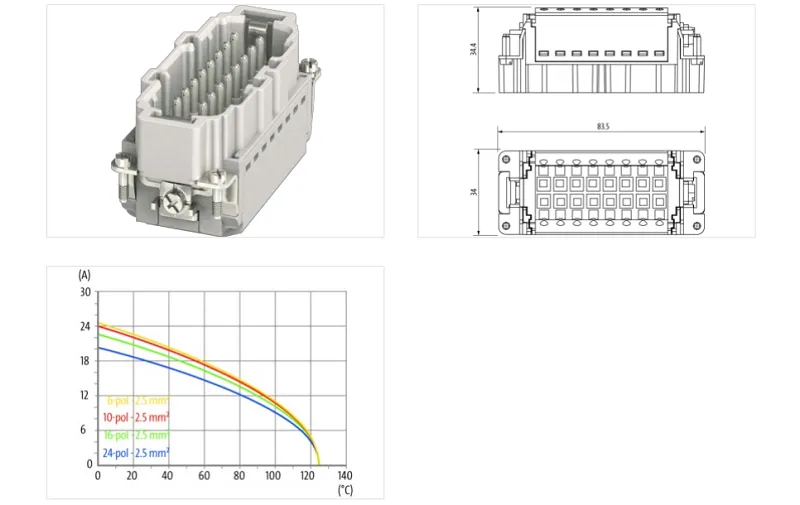

Phần ruột đầu nối công nghiệp nặng 70MH-ES016-FP03020 - detail

  • 16-cực, male (đầu nối đực)
  • Push-in connection
  • 500 V / 16 A

Đầu nối khác

Electrical data | Supply

Operating voltage AC 500 V
Operating voltage DC 500 V
Operating current 16 A

Installation

Connection cross section min. 0,14 mm²
Connection cross section max. 2,5 mm²
AWG number min. 26
AWG number max. 14

Installation | Connection

Gender male
Connection Push-In spring clamp terminals
Mating cycles min. 500
Stripping length min. 8 mm
Stripping length max. 10 mm

Installation | Pin assignment

No. of poles 16 + PE

Device protection | Electrical

Pollution Degree 3
Overvoltage category (EN 60950-1) III
Rated surge voltage 6 kV

Mechanical data | Material data

Material contact carrier PC
Material contact Brass
Coating contact silver-plated
Combustibility class (UL94) V-0

Mechanical data | Mounting data

Height 33,7 mm
Width 33,9 mm
Depth 84 mm
Size B16

Environmental characteristics | Climatic

Operating temperature min. -40 °C
Operating temperature max. 125 °C
Climatic category (EN IEC 60068-1) 40/125/10
