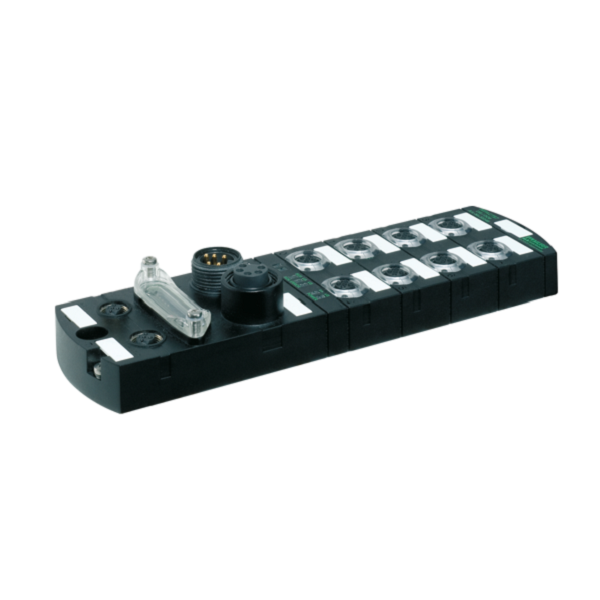

Murrelektronik impact67 PN DIO16 IRT 7/8″ 5pin 55130
– Digital inputs/outputs; DIO16 (IRT)
– Hỗ trợ mạng Profinet
– Ethernet 10/100 Mbit/s; M12, D-coded, A-coded
– 7/8″, 5 cổng, 2× max. 9 A
– PNP; cho cảm biến 3 dây và công tắc cơ
– 2-hole screw mounting
– IP67
Murrelektronik Impact67 PN DIO16 IRT 7/8″ 5pin 55130 là một module digital I/O fieldbus chuyên dùng trong các hệ thống tự động hóa công nghiệp, với mạng điều khiển trung tâm PROFINET
– Digital inputs/outputs; DIO16 (IRT)
– Ethernet 10/100 Mbit/s; M12, D-coded, A-coded
– 7/8″, 5 cổng, 2× max. 9 A
– PNP, cho cảm biến 3 dây và công tắc cơ
– 2-hole screw mounting

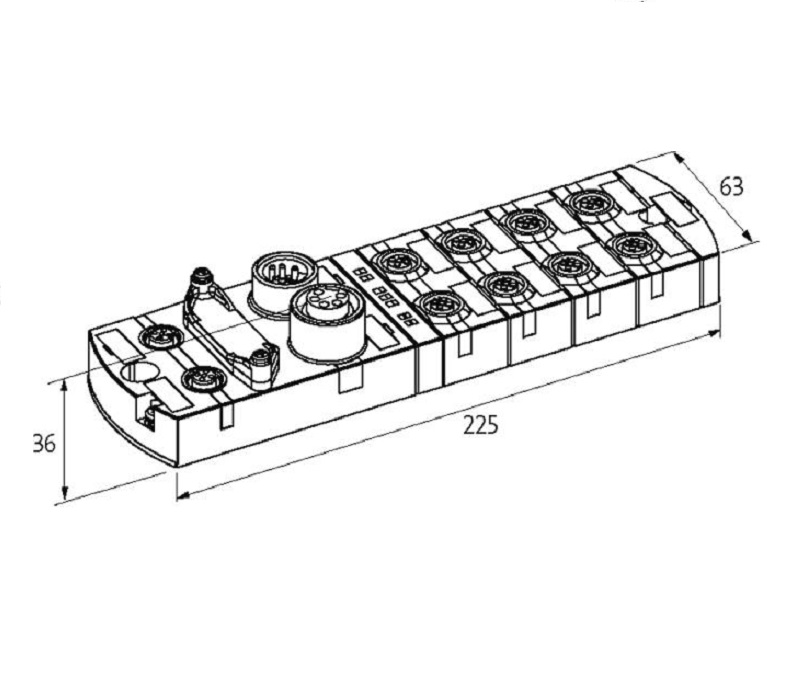

– Kích thước: 225 x 63 x 39 mm
– Có vỏ bọc cách điện bảo vệ
Thông số kỹ thuật – Murrelektronik impact67 PN DIO16 IRT 7/8″ 5pin 55130
Electrical data | Supply
| Norm operating voltage | EN 61131-2 |
| Operating voltage US DC | 24 V |
| Operating voltage UA DC | 24 V |
| Total current UA max. | 9 A |
| Total current US max. | 9 A |
Electrical data | Input
| Overload resistant | yes |
| Short-circuit protected | yes |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Sensor current US per input max. | 0,2 A |
Electrical data | Output
| Overload resistant | yes |
| Short-circuit protected | yes |
| Output current per pin max. | 1,6 A |
| Lamp load | 10 W |
Industrial communication
| Supported protocol | PROFINET |
Industrial communication | Profinet
| Number of active connections (IO controller) max. | 2 |
| FSU (Fast-Start-Up) | yes |
| Fast start up time max. | 0,5 s |
| IRT (network communication) | yes |
| PROFINET Netload Class | III |
| PROFINET addressing | DCP |
| PROFINET conformance class | C |
| PROFINET specification | V2.3 |
| Shared device/input | yes |
Diagnostics
| Actuator warning | per channel via LED and BUS |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| LED display | Ethernet connection/data traffic |
| Cable break | per port |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP67 |
Mechanical data | Mounting data
| Suitable for mounting type | 2-hole screw mounting |
| Height | 39 mm |
| Width | 63 mm |
| Depth | 225 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 55 °C |
| Storage temperature min. | -25 °C |
| Storage temperature max. | 70 °C |
