Mô-đun I/O an toàn MVK-MPNIO F DI8/4 F DO4 55563
– Đầu vào/đầu ra an toàn lên đến cat.4 / PLe (EN ISO 13849-1), lên đến SIL3 (IEC 61508), lên đến SILCL3 (IEC 62061)
– Tốc độ truyền dữ liệu cổng Ethernet: 10/100 Mbit/s
– Đầu nối dữ liệu RJ45 kiểu rút
– FDI8/4 DO4 (IRT)
– M12, 5-chân, A-coded
– IP67
Mô-đun I/O an toàn MVK-MPNIO F DI8/4 F DO4 55563: là một thiết bị I/O phân tán được thiết kế chuyên biệt cho các hệ thống điều khiển an toàn (Safety) trong tự động hóa công nghiệp
– Đầu vào/đầu ra an toàn lên đến cat.4 / PLe (EN ISO 13849-1), lên đến SIL3 (IEC 61508), lên đến SILCL3 (IEC 62061)
– Đầu nối dữ liệu RJ45 kiểu Push Pull
– FDI8/4 DO4 (IRT)
– M12, 5-chân, A-coded
– Tốc độ truyền dữ liệu cổng Ethernet : 10/100 Mbit/s
Thông số kỹ thuật – Mô-đun I/O an toàn MVK-MPNIO F DI8/4 F DO4 55563
| DCavg (EN ISO 13849-1) | 98 % |
|---|---|
| Service life | 20 a |
| Category (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 16,53 E-10/h |
| Performance level (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
| Norm operating voltage | IEC/EN 61131-2 |
|---|---|
| Operating current per pin max. | when using pin 1 or pin 5, when using pin 1 and pin 5, 0.2 A, 0.7 A |
| Total current US max. | 12 A |
| Operating voltage UA DC | 24 V |
| Total current UA max. | 12 A |
| Output current per pin (safety) max. | 2 A |
|---|---|
| Total current outputs max. | 8 A |
| Type Safety input | for electronical sensors or mechanical switches |
|---|---|
| Operating voltage F input | 24 V |
| Supported protocol | Profinet |
|---|
| Conformance Class | C |
|---|---|
| addressing | DCP |
| Specification | V2.2 |
| IRT-network communication | Yes |
| MRP client | Yes |
| Shared device/input | Yes |
| Number of active connections (IO controller) max. | 2 |
| Actuator warning | per channel via LED and BUS |
|---|---|
| Short circuit diagnosis | Yes |
| Overload diagnosis | Yes |
| Wire break detection | Yes |
| Cross-link detection | Sensor/Actuator |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| LED display | Ethernet connection/data traffic |
| Degree of protection (EN IEC 60529) | IP67 |
|---|---|
| Overload resistant | Yes |
| Short-circuit protected | Yes |

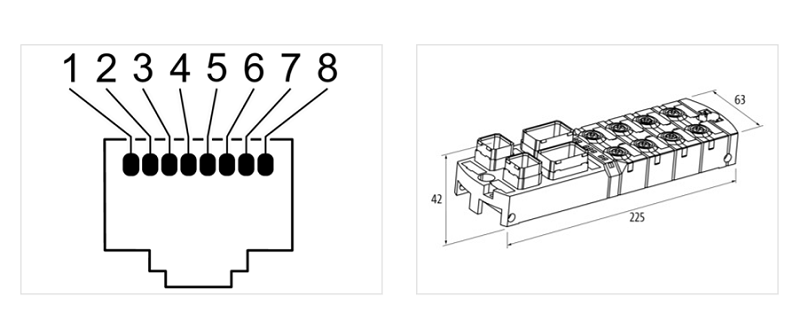

| Height | 44 mm |
|---|---|
| Width | 63 mm |
| Depth | 225 mm |
| Suitable for mounting type | 2-hole screw mounting |
| Operating temperature min. | -20 °C |
|---|---|
| Operating temperature max. | 55 °C |
| Ambient temperature (storage, transport) | -40 °C … 70 °C |
