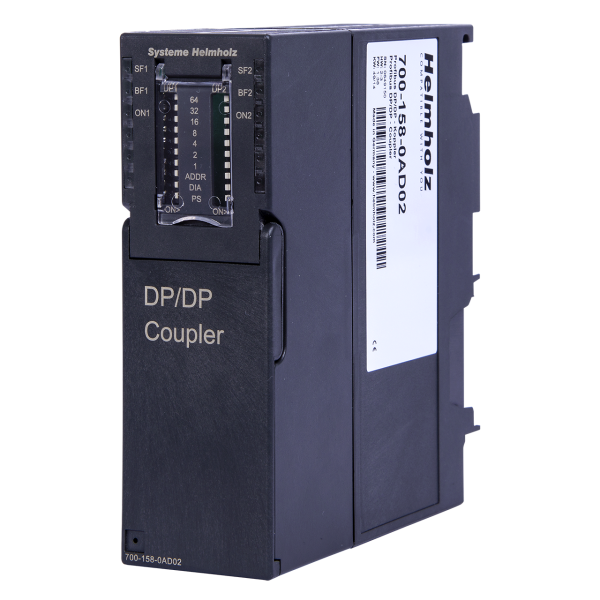

Helmholz bus coupler Profibus to Profibus 700-158-0AD02
Helmholz bus coupler Profibus to Profibus 700-158-0AD02
– Trao đổi dữ liệu giữa 2 mạng Profibus khác nhau
– Trao đổi gói dữ liệu có kích thước lên tới 244 byte
– Lắp đặt trên S7 rail
DP/DP coupler cho phép truyền dữ liệu giữa 2 mạng Profibus
Bộ ghép nối Helmholz bus coupler Profibus to Profibus 700-158-0AD02 kết nối hai mạng PROFIBUS DP với nhau và cho phép truyền dữ liệu giữa các master của hai mạng DP
– Kích thước gói dữ liệu trao đổi lên tới 244 byte

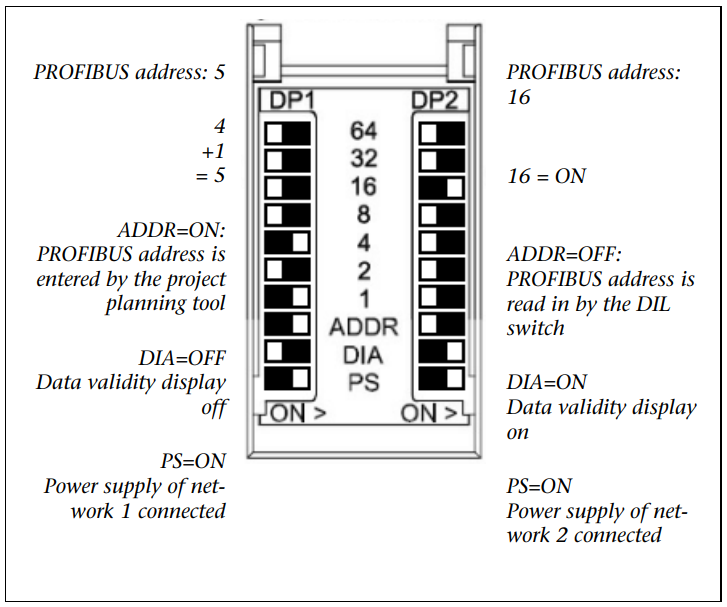

– Định địa chỉ node thông qua DIP switch
Thông số kỹ thuật Helmholz bus coupler Profibus to Profibus 700-158-0AD02
General information
- Order number: 700-158-0AD02
- Article name: DP/DP coupler
- Scope of delivery: DP/DP coupler, manual
- Dimensions (DxWxH): 116 x 40 x 125 mm
- Weight: 250 g
- Voltage supply: 24 V DC, 18–30 V DC
- Current draw: 200 mA with DC 24 V
PROFIBUS interface
- Number: 2
- Protocol: PROFIBUS-DP
- Transmission rate: 6 … 12 Mbps
- I/O image size: 244 bytes of input / 244 bytes of output data
- Connection: SUB-D male connector, 9-pin
Ambient conditions
- Ambient temperature: 0 °C … +60 °C
- Transport and storage temperature: -20 °C … +80 °C
- Relative air humidity: 95 % r H without condensation
- Pollution degree: 2
- Protection rating: IP20
- Approvals: CE
