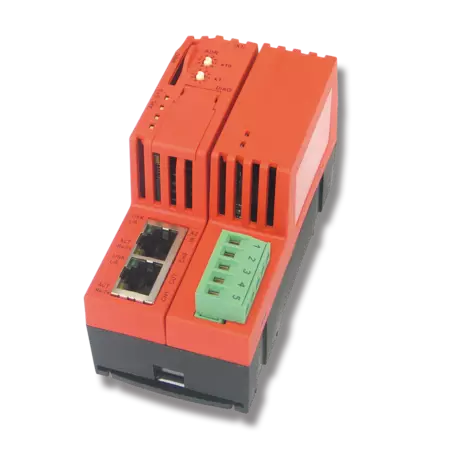

Gateway Real-Time Ethernet to DeviceNet NT 100-RE-DN
Bộ chuyển đổi giao thức Real-Time Ethernet to DeviceNet NT 100-RE-DN/+ML (NXLIC-MASTER 8211.000 Master license)
– Chuyển đổi mạng công nghiệp từ mạng Real-time Ethernet sang mạng Device Net
– Có thể cấu hình làm master 1 nhánh mạng
– Cách ly về điện giữa các mạng
– Dễ cấu hình ánh xạ dữ liệu
NT 100-RE-DN/+ML – Gateway Real-Time Ethernet to DeviceNet có master license NXLIC-MASTER 8211.000

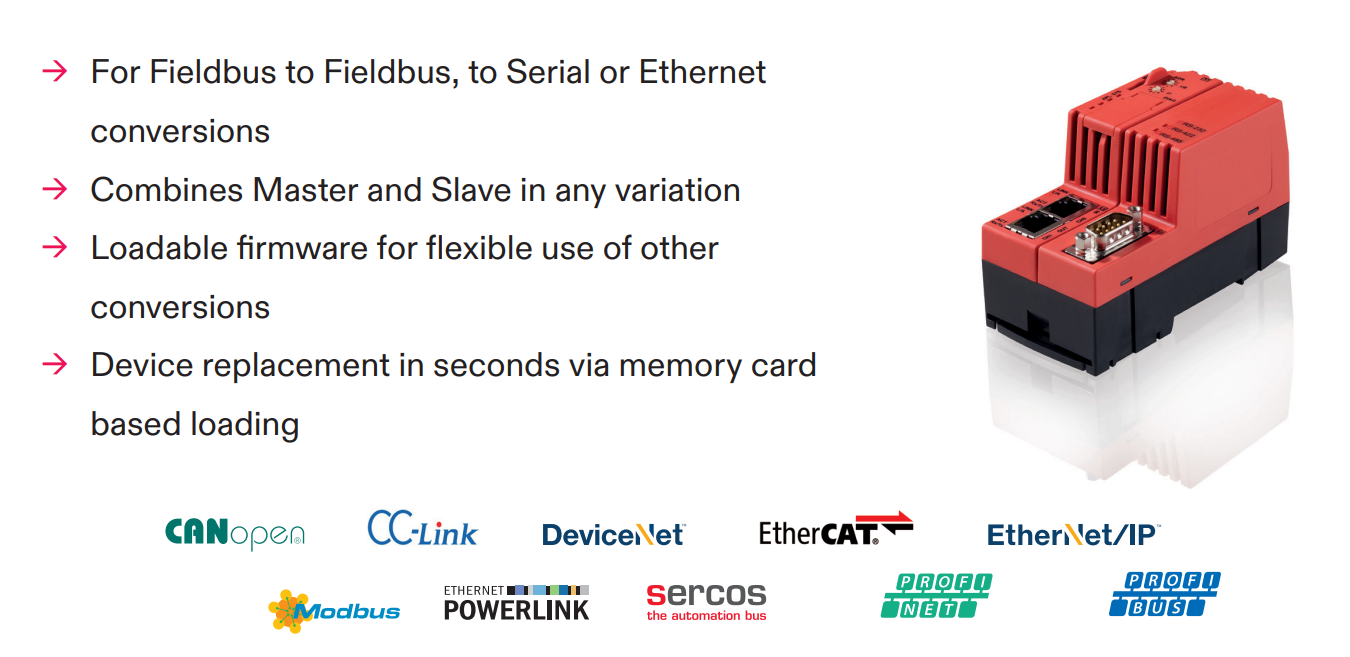

Bộ chuyển đổi giao thức Real-Time Ethernet to DeviceNet NT 100-RE-DN/+ML có chức năng chuyển đổi mạng công nghiệp giữa mạng Real-time Ethernet và mạng DeviceNet
– Phù hợp cho các yêu cầu chuyển đổi dữ liệu cao
– Làm master 1 nhánh mạng: Ethernet hoặc DeviceNet
– Thời gian chuyển đổi dữ liệu nhỏ hơn 10 ms
– Thay thế thiết bị trong vài giây thông qua card bộ nhớ
– Dùng cáp USB để chẩn đoán và cấu hình port

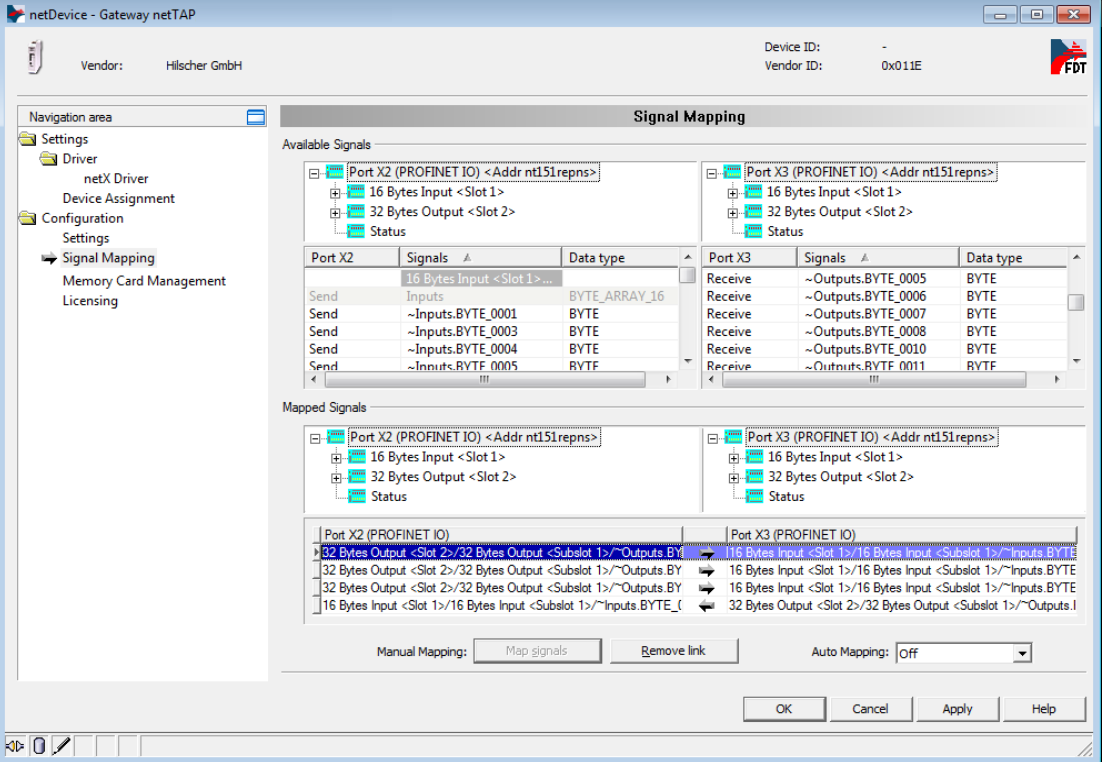

– Dễ cấu hình ánh xạ dữ liệu
Thông số kỹ thuật – Bộ chuyển đổi giao thức Real-Time Ethernet to DeviceNet NT 100-RE-DN/+ML
| Product | Product name | NT 100-RE-DN |
| Part number | 1712.170 | |
| Brief description | Gateway Real-Time-Ethernet to DeviceNet | |
| Communication controller | netX | netX 100 |
| Integrated Memory | RAM | 8 MB SDRAM |
| FLASH | 4 MB serial Flash | |
| Memory card | Type and size | SD or MMC card, max. 2 GByte |
| Power supply | Supply voltage | 24 V DC ± 6 V |
| Maximum Current at 24 V (typically) | 130 mA | |
| Typical power consumption | 3,2 W | |
| Connector | Mini-COMBICON, 2-pin | |
| Reverse voltage protection | yes | |
| Requirement to the power supply | For UL compliant usage: Device shall be supplied by an isolated voltage source | |
| Communication interface X2 | Communication standard | Ethernet |
| Interface type | 100BASE-TX or 10BASE-T, isolated | |
| Connector | 2 * RJ45 | |
| Communication interface X3 | Communication standard | DeviceNet |
| Interface type | ISO 11898, optically isolated | |
| Connector | COMBICON, 5-pin | |
| Diagnostic interface | Type | USB |
| Connector | Mini-USB, 5-pin | |
| Displays | LED displays | SYS System status |
| APL Application status | ||
| LINK Link LED green | ||
| ACT Activity LED yellow | ||
| MNS Module/ Network Status Duo LED red/green | ||
| Operating elements | Network address | Network address, 2 rotary switches |
| Permitted ambient conditions | Ambient temperature (operation) | 0 … + 60 °C |
| Humidity | no condensation permitted | |
| Pollution degree | For UL-compliant usage: Device must be used in a pollution degree 2 environment | |
| Altitude | 0 … 2000 m | |
| Device | Dimensions (L x W x H) | 100 x 52 x 70 mm (without connector) |
| Weight | appr. 150 g | |
| Degree of protection | IP 20 | |
| Mounting | on DIN rail EN 60715 | |
| Configuration | Configuration software | SYCON.net |
| Conformity | RoHS | Yes |
| UL certification | UL | The device is UL 508 certified |
| UL file | UL-File No E334100 | |
| Conformance with EMC directives | CE sign | Yes |
| UKCA sign | Yes | |
| Emission | CISPR 11 Class A | |
| Immunity | EN 61131-2 / BS EN 61131-2 | |
| Electrostatic discharge (ESD) according to EN 61000-4-2 / BS EN 61000-4-2 (Air discharge method) | ±8 kV Criterion B | |
| Electrostatic discharge (ESD) according to EN 61000-4-2 / BS EN 61000-4-2 (Contact discharge method) | ±4 kV Criterion A | |
| Fast transient interferences (Burst), according to EN 61000-4-4 / BS EN 61000-4-4 | Power lines ±2 kV Criterion B Communication lines ±1.5 kV Criterion A | |
| Surge voltage, according to EN 61000-4-5 / BS EN 61000-4-5 (Communication and data lines) | ±1 kV Criterion B |
