Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m

Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m 7000-11021-6160200

– Dùng cho van điện từ, có sẵn cáp dài 2m
– Form BI (11 mm), 3 chân, họ MSUD
– Điện áp hoạt động: 24 V AC ±20% / DC ±25%
– Có LED báo trạng thái
– IP67

Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m 7000-11021-6160200: dùng cho van điện từ hoặc công tắc áp lực, có sẵn cáp dài 2m, 3 chân, Form BI (11 mm), họ MSUD của Murrelektronik

(PVC 3×0.75 bk 2m)
– Có LED báo trạng thái (vàng)
– Có chân PE giúp bảo về an toàn cho người sử dụng và thiết bị

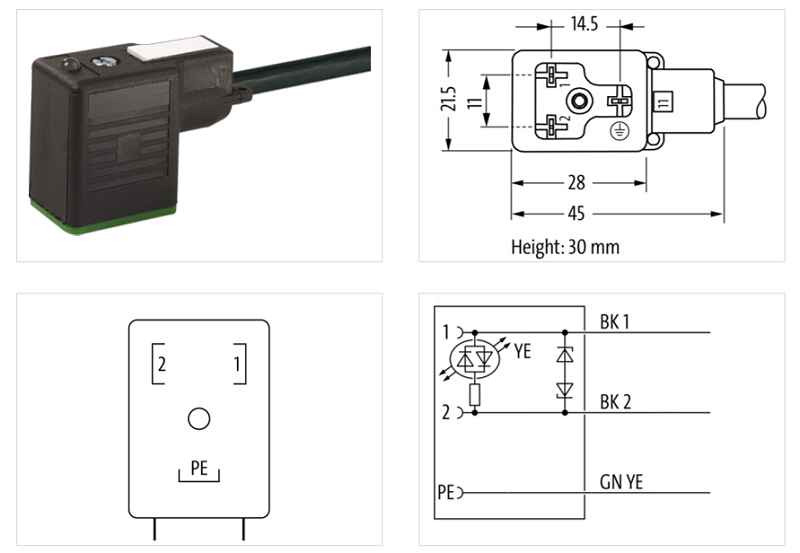

Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m 7000-11021-6160200 - DETAIL
– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt

Đầu nối van khác

Thông số kỹ thuật – Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m 7000-11021-6160200

Cable length	2,00 m

Side 1

Family construction form	Valve connector form BI
No. of poles	3
Gender	female
Mounting method	inserted, screwed
Threaded hole	M3x31
Tightening torque	0,4 Nm
Material	PBT
Degree of protection (EN IEC 60529)	IP67

Electrical data

Drop-out delay time max.	20 ms

Electrical data | Supply

Operating voltage AC	24 V
Operating voltage AC min.	19,2 V
Operating voltage AC max.	28,8 V
Operating voltage DC	24 V
Operating voltage DC min.	18 V
Operating voltage DC max.	30 V
Current operating per contact max.	4 A
Cut-off peak voltage max.	55 V
Current consumption max.	15 mA

Diagnostics

Status indication LED	yellow

Installation | Connection

Mounting set	M3x31

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Additional suppressor	Diode, Z-Diode
Rated surge voltage	0,8 kV
Material group (IEC 60664-1)	I

Mechanical data | Material data

Color housing	black
Material screw connection	Steel
Coating of fitting	galvanized
Locking material	Steel
Coating locking	galvanized
Material gasket	PUR

Mechanical data | Mounting data

Mounting method	inserted, screwed

Environmental characteristics | Climatic

Operating temperature min.	-25 °C
Operating temperature max.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.

Datasheet Đầu nối van form BI 11mm có LED và suppression với cáp dài 2m 7000-11021-6160200
