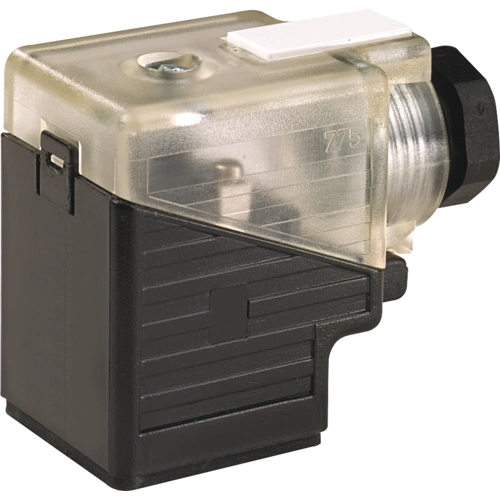

Đầu nối van điện từ form A-18mm FIELD-WIREABLE - header

Đầu nối van điện từ form A-18mm FIELD-WIREABLE SVS

– Đấu dây tại chỗ, không có sẵn cáp
– Có LED hiển thị trạng thái
– Chịu môi trường khắc nghiệt

Đầu nối van điện từ form A-18mm FIELD-WIREABLE SVS 7000-29481-0000000 của Murrelektronik: có LED 12…30V DC và power switch M16x1.5. Sản phẩm dễ sử dụng, phù hợp với van điện từ

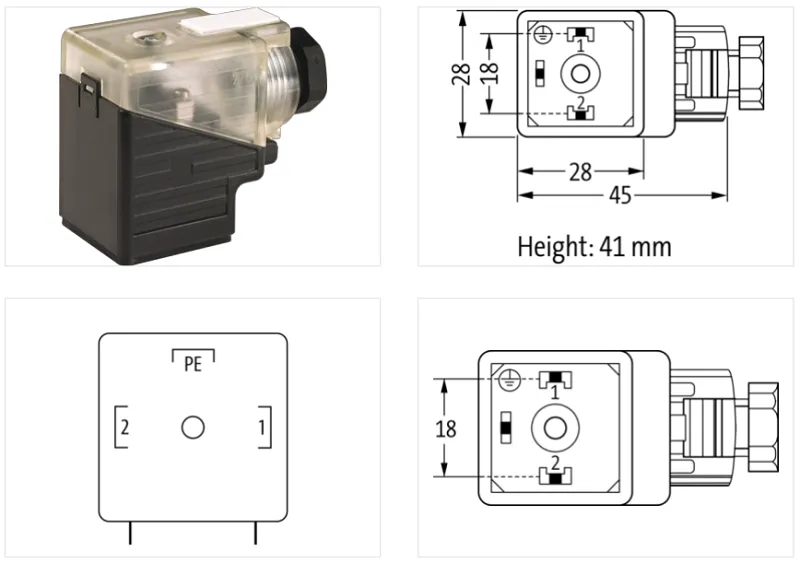

Đầu nối van điện từ form A-18mm FIELD-WIREABLE - detail1

  • Form A 18mm
  • Field-wireable (không có sẵn cáp)
  • LED indicator 12…30V DC

Đầu nối van điện từ form A-18mm FIELD-WIREABLE - detail2

  • Power switch M16x1.5
  • Vỏ chịu hóa chất, dầu

Đầu nối van tương tự

Side 1

Family construction form Valve connector form A
Mounting method pluggable, screwed
Degree of protection (EN IEC 60529) IP65

Electrical data | Supply

Operating voltage DC min. 12 V
Operating voltage DC max. 30 V
Current operating per contact max. 2 A

Diagnostics

Status indication LED yellow

Installation

Connection cross section max. 1,5 mm²

Installation | Connection

Tightening torque 0,4 Nm
Mounting set M16 x 1.5
Connection information Field-wireable

Installation | Pin assignment

No. of poles 2 + PE

Device protection | Electrical

Additional condition protection degree inserted, screwed
Short-circuit protected Yes

Mechanical data | Mounting data

Fastening screw M3x31
Clamping range min. 5 mm
Clamping range max. 10 mm

Environmental characteristics | Climatic

Operating temperature min. -20 °C
Operating temperature max. 60 °C

Important installation notes

Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties
