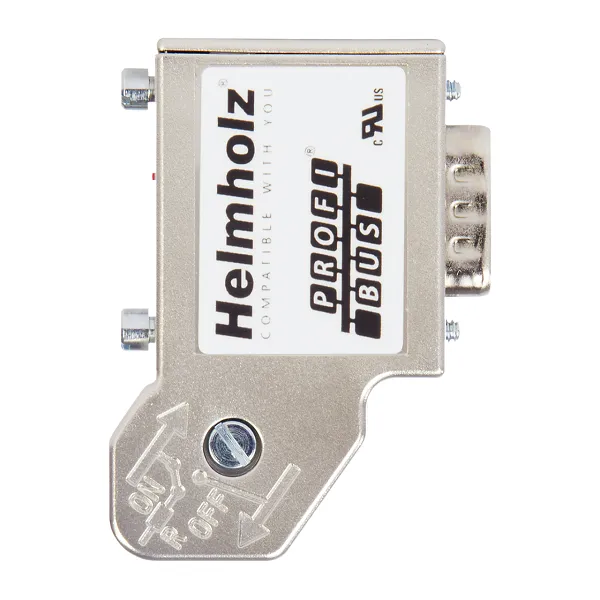

Đầu nối profibus 35° không có PG - header

Đầu nối profibus 35° không có PG connection 700-972-0BA41

– Profibus connector 35°
– Không có cổng PG
– Screw terminals
– Dùng cho mạng Profibus

Đầu nối profibus 35° không có PG connection 700-972-0BA41 của Helmholz: đấu nối kiểu screw terminals, dùng để kết nối mạng Profibus

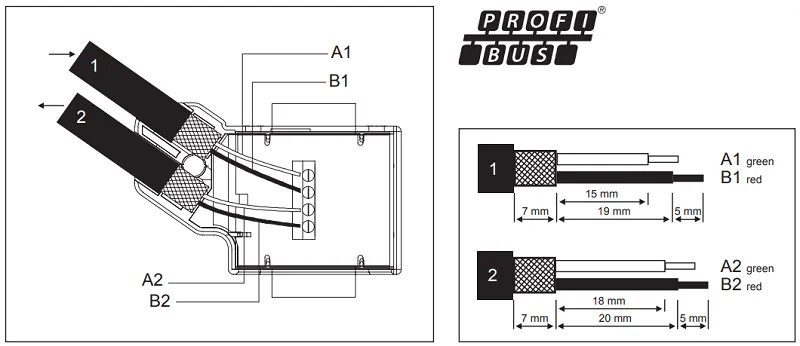

Đầu nối profibus 35° không có PG - detail

  • Dạng angle 35°
  • Kết nối: screw terminals
  • Không có PG connection

Đầu nối mạng khác

General information

  • Order number: 700-972-0BA41
  • Article name: PROFIBUS connector, 35° , screw terminal, without PG
  • Scope of delivery: PROFIBUS connector, installation instructions
  • Dimensions (DxWxH): 40 x 17 x 54 mm
  • Weight: Approx. 40 g
  • Cable outlet: 35° angled cable outlet
  • Terminating resistor: Resistor combination integrated and switchable using slide switch
  • PG connection socket: No
  • PROFIBUS bus cable: 60/75 °C copper cable up to 1.0 mm2
  • Maximum outside diameter: 8.0 mm
  • Voltage supply: +4.75 … +5.25 V DC (must come from the device)
  • Current draw: Max. 12.5 mA

PROFIBUS interface

  • Number: 1
  • Transmission rate: max. 12 Mbps
  • Connection: SUB-D connector, 9-pin

Connector

  • Connector type: terminal strips
  • Number: 4

Ambient conditions

  • Ambient temperature: -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.)
  • Transport and storage temperature: -25 °C … +85 °C
  • Relative air humidity: 70 % at +25 °C
  • Pollution degree: 2
  • Protection rating: IP20
  • Approvals: CE, UL
