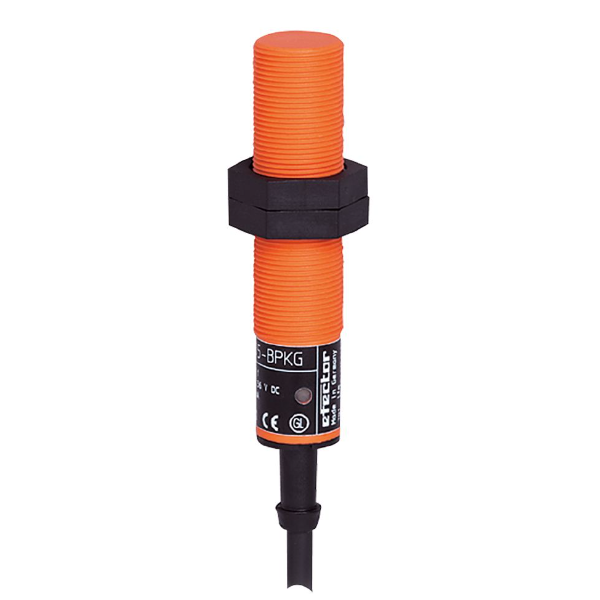

Cảm biến tiệm cận IFM IG5401
– Điện áp làm việc: 10…36 VDC
– 3 dây. Ngõ ra PNP, NO
– Cáp PVC dài 2 m
– Vật liệu: PBT
– 1 x LED màu vàng hiển thị trạng thái chuyển đổi
– Nhiệt độ môi trường: -25…80 °C
Cảm biến tiệm cận IFM IG5401
Cảm biến tiệm cận IFM IG5401
– Phạm vi hoạt động 8 mm. Non-Flush
– Điện áp hoạt động 10…36 VDC
– 3 dây. Ngõ ra PNP, NO
– Cáp PVC dài 2 m
Thông số kỹ thuật – Cảm biến tiệm cận IFM IG5401
Product characteristics
| Electrical design | PNP |
| Output function | normally open |
| Sensing range[mm] | 8 |
| Housing | threaded type |
| Dimensions[mm] | M18 x 1 / L = 80 |
Electrical data
| Operating voltage[V] | 10…36 DC |
| Current consumption[mA] | 15; (24 V) |
| Protection class | II |
| Reverse polarity protection | yes |
Outputs
| Electrical design | PNP |
| Output function | normally open |
| Max. voltage drop switching output DC[V] | 2.5 |
| Permanent current rating of switching output DC[mA] | 250 |
| Switching frequency DC[Hz] | 300 |
| Short-circuit protection | yes |
| Type of short-circuit protection | pulsed |
| Overload protection | yes |
Detection zone
| Sensing range[mm] | 8 |
| Real sensing range Sr[mm] | 8 ± 10 % |
| Operating distance[mm] | 0…6.5 |
Accuracy / deviations
| Correction factor | steel: 1 / stainless steel: 0.7 / brass: 0.4 / aluminium: 0.3 / copper: 0.2 |
| Hysteresis[% of Sr] | 1…15 |
| Switch point drift[% of Sr] | -10…10 |
Operating conditions
| Ambient temperature[°C] | -25…80 |
| Protection | IP 67 |
Tests / approvals
| EMC |
|
||
| MTTF[years] | 1853 |
Mechanical data
| Weight[g] | 124.8 |
| Housing | threaded type |
| Mounting | non-flush mountable |

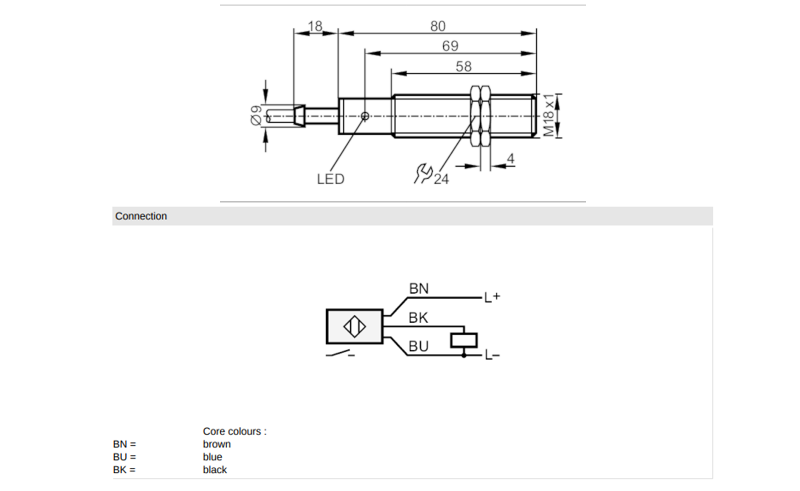

| Dimensions[mm] | M18 x 1 / L = 80 |
| Thread designation | M18 x 1 |
| Materials | PBT |
Displays / operating elements
| Display |
|
Accessories
| Items supplied |
|
Remarks
| Pack quantity | 1 pcs. |
Electrical connection
| Connection | Cable: 2 m, PVC; 3 x 0.5 mm² |
