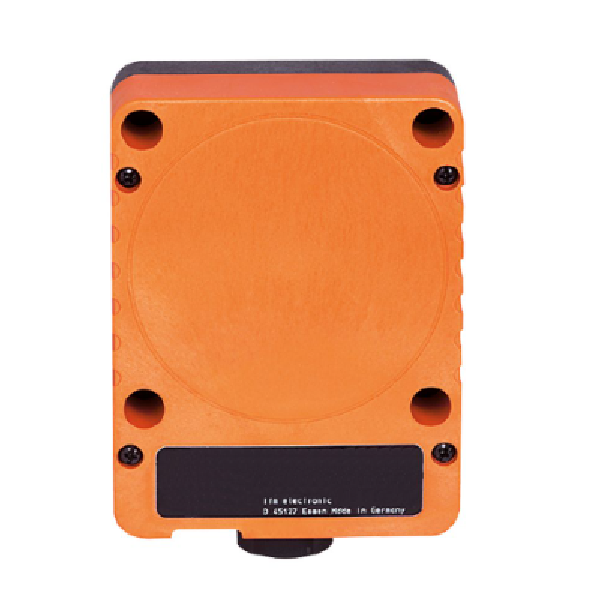

Cảm biến tiệm cận IFM ID5023 - header

Cảm biến tiệm cận IFM ID5023

Cảm biến tiệm cận IFM ID5023

– Phạm vi hoạt động:60 mm. Flush
– Điện áp hoạt động: 10..36 VDC; 3 dây
– Ngõ ra NPN. NO/NC (có thể lựa chọn)
– 1 x LED màu vàng báo trạng thái

Cảm biến tiệm cận IFM ID5023

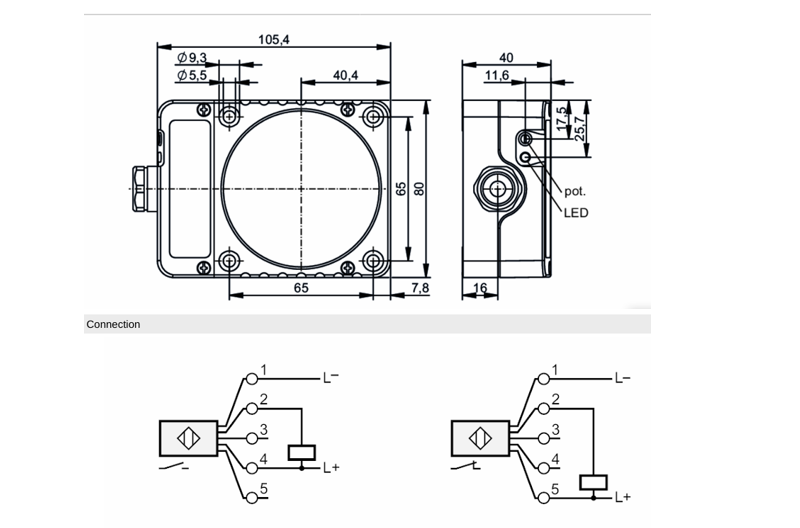

Cảm biến tiệm cận IFM ID5023 - detail

  • Điện áp hoạt động: 10…36 VDC
  • Ngõ ra NPN
  • Chức năng đầu ra: NO/NC (có thể lựa chọn)
  • Phạm vi hoạt động: 60 mm. Flush
  • Vật liệu: PPE cải tiến
  • 1 x LED màu vàng báo trạng thái
  • Nhiệt độ môi trường: -25…80 °C

Thông số kỹ thuật – Cảm biến tiệm cận IFM ID5023

Product characteristics

  • Electrical design:NPN
  • Output function:normally open / normally closed; (selectable)
  • Sensing range[mm]:60
  • Housing:rectangular
  • Dimensions[mm]:105 x 80 x 40

Electrical data

  • Operating voltage[V]:10…36 DC
  • Current consumption[mA]:15; (24 V)
  • Protection class:II
  • Reverse polarity protection:yes

Outputs

  • Electrical design:NPN
  • Output function:normally open / normally closed; (selectable)
  • voltage drop switching output DC[V]:2.5
  • Permanent current rating of switching output DC[mA]:250
  • Switching frequency DC[Hz]:4
  • Short-circuit protection:yes
  • Type of short-circuit protection:pulsed
  • Overload protection:yes

Detection zone

  • Sensing range[mm]:60
  • Sensing range adjustable:yes
  • Factory setting sensing range[mm]:60
  • Real sensing range Sr[mm]:60 ± 10 %
  • Operating distance[mm]:0…48.6

Accuracy / deviations

  • Correction factor:steel: 1 / stainless steel: 0.7 / brass: 0.4 / aluminium: 0.3 / copper: 0.2
  • Hysteresis[% of Sr]:1…15
  • Switch point drift[% of Sr]:-10…10

Operating conditions

  • Ambient temperature[°C]:-25…80
  • Protection:IP 65

Tests / approvals

EMC

  • EN 60947-5-2
  • EN 55011:class B

MTTF[years]:963

Mechanical data

  • Weight[g]:435
  • Housing:rectangular
  • Mounting:non-flush mountable
  • Dimensions[mm]:105 x 80 x 40
  • Materials:PPE modified

Displays / operating elements

  • Display:switching status 1 x LED, yellow

Accessories

Items supplied:screwdriver: 1

Remarks

  • Pack quantity:1 pcs.

Electrical connection

  • Connection terminals: …2.5 mm²; Cable sheath: Ø 7…13 mm; Cable gland: M20 X 1.5

Datasheet Cảm biến tiệm cận IFM ID5023
