Cảm biến tiệm cận 4mm PNP/NPN NO 5m cáp IFR205

– Cảm biến tiệm cận full-metal M12
– Khoảng cách phát hiện 4 mm
– Đầu ra PNP/NPN NO
– Cáp dài 5 mét
– Chống bám xỉ hàn

Cảm biến tiệm cận 4mm PNP/NPN NO 5m cáp IFR205 của IFM là cảm biến tiệm cận full-metal M12, khoảng cách phát hiện 4 mm, vỏ thép không gỉ chống bám xỉ hàn, có LED, cáp 5 m, phù hợp môi trường hàn và công nghiệp nặng

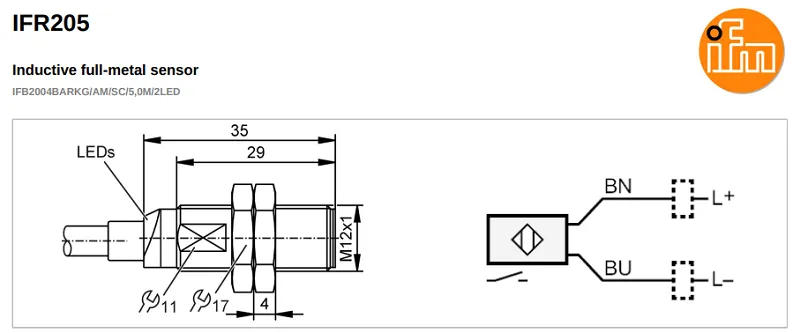

Cảm biến tiệm cận 4mm IFR205 - detail

  • Khoảng cách phát hiện 4 mm, đầu bằng (flush)
  • Vỏ toàn kim loại thép không gỉ 316L chống bám xỉ
  • Đầu ra PNP/NPN, NO
  • Có 2 LED báo trạng thái
  • Sẵn 5 mét cáp
  • Cấp bảo vệ IP65 / IP66 / IP67 / IP68 / IP69K
  • Nhiệt độ làm việc -40…+85 °C

Cảm biến tiệm cận khác

Product characteristics

Electrical design PNP/NPN
Output function normally open
Sensing range[mm] 4
Housing threaded type
Dimensions[mm] M12 x 1 / L = 35

Application

Special feature Increased sensing range; Full-metal housing; Optical setting aid
Application Use in welding applications
Pressure rating[bar] 50
Note on pressure rating
sensing face



Electrical data

Operating voltage[V] 10…30 DC
Protection class III
Reverse polarity protection yes

Outputs

Electrical design PNP/NPN
Output function normally open
Max. voltage drop switching output DC[V] 3.2
Minimum load current[mA] 2
Max. leakage current[mA] 0.6
Permanent current rating of switching output DC[mA] 100
Switching frequency DC[Hz] 75
Short-circuit protection yes
Type of short-circuit protection pulsed
Overload protection yes

Detection zone

Sensing range[mm] 4
Operating distance[mm] 0…3.24
Increased sensing range yes

Accuracy / deviations

Correction factor steel: 1 / stainless steel: 0.7 / brass: 0.7 / aluminium: 0.6 / copper: 0.3
Hysteresis[% of Sr] 1…20

Operating conditions

Ambient temperature[°C] -40…85
Protection IP 65; IP 66; IP 67; IP 68; IP 69K

Tests / approvals

EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
EN 55011 emission class B


Impact resistance
  1 J


MTTF[years] 967
UL approval
Ta -25…70 °C
Enclosure type Type 1
voltage supply Limited Voltage/Current
UL approval no. A042
File number UL E174191



Mechanical data

Weight[g] 212.7
Housing threaded type
Mounting flush mountable
Dimensions[mm] M12 x 1 / L = 35
Thread designation M12 x 1
Materials housing: stainless steel (316L/1.4404) anti-spatter; sensing face: stainless steel (316L/1.4404) anti-spatter; cable plug: PEI; lock nuts: stainless steel (316L/1.4404) anti-spatter
Tightening torque[Nm] 6
Full-metal housing yes

Displays / operating elements

Display
switching status 1 x LED, green
setting aid 1 x LED, red


Optical setting aid yes

Accessories

Items supplied
lock nuts: 2



Remarks

Pack quantity 1 pcs.

Electrical connection

Cable 5 m, PVC; 2 x 0.5 mm²
