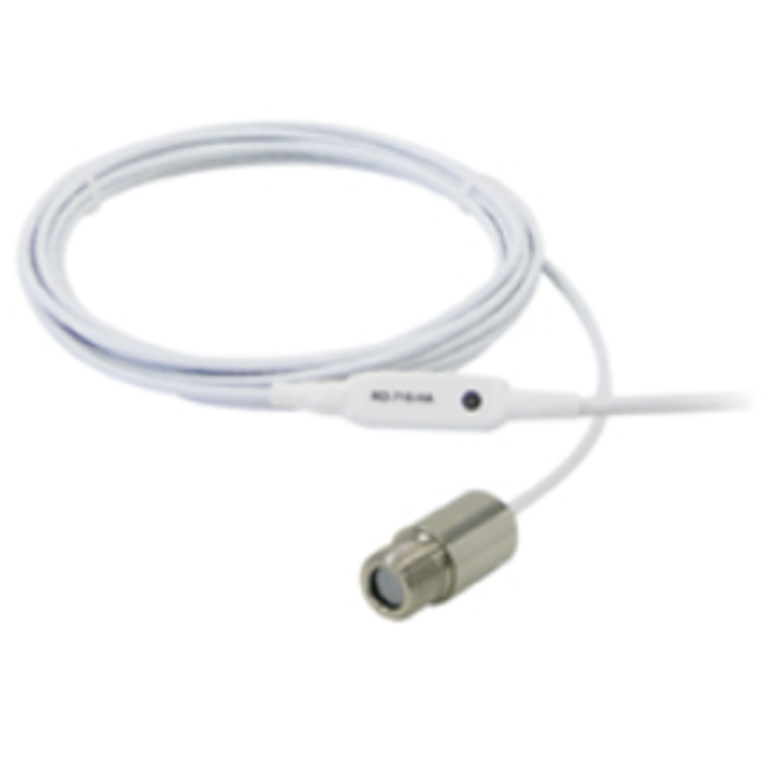

Cảm biến nhiệt hồng ngoại 500°C 4-20mA RD-715-HA

Cảm biến nhiệt hồng ngoại 500°C 4-20mA RD-715-HA

– Vật liệu đầu cảm biến: Thép không gỉ
– φ14×31 mm, M12x1, Electronics: 35 x 12 mm
– 2-wire type 5 to 30 V DC, 4 to 20 mA
– Dãi nhiệt độ đo: 0 đến 500°C

Cảm biến nhiệt hồng ngoại 500°C 4-20mA RD-715-HA

– Đo nhiệt độ không tiếp xúc
– Thời gian phản hồi nhanh: 14 ms (đáp ứng 90%)
– Đầu cảm biến nhỏ gọn và chắc chắn
– Dải nhiệt độ: 0 đến 500°C
– Chống bụi/nước đạt chuẩn IP65
– Được chứng nhận CE

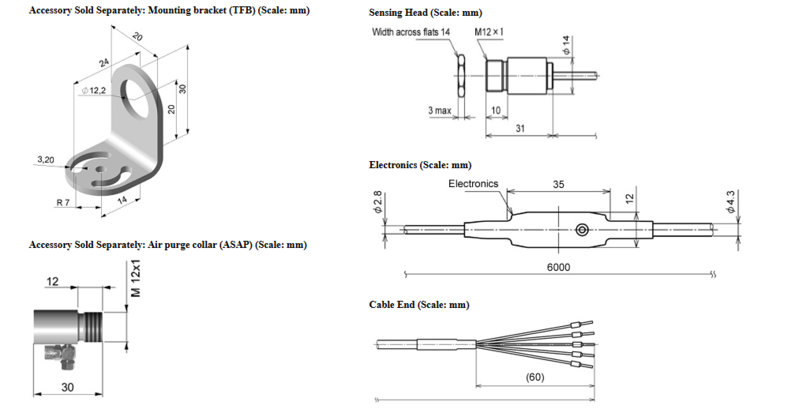

Cảm biến nhiệt hồng ngoại 500°C 4-20mA RD-715-HA-detail

Mẫu mã	Góc quan sát	Khoảng nhiệt độ	Tín hiệu đầu ra
RD-715-HA	15:1	0 đến 500°C	Tín hiệu ra: 4-20 mA DC (loại 2 dây)

Sản phẩm được sản xuất tại Nhật Bản

Sản phẩm khác

Thông số kỹ thuật- Cảm biến nhiệt hồng ngoại 500°C 4-20mA RD-715-HA

Rating

Temperature range	0 to 500
Supply voltage	2-wire type 5 to 30 V DC, 4 to 20 mA External shunt resistor: Max 1000

General Structure

External dimensions	Sensing head: 14 x 31 mm (diameter x length), M12 x 1 Electronics: 35 x 12 mm
Mounting	Fixed, using a mounting bracket (The mounting bracket is sold separately.)
Material	Sensing head: Stainless steel Cable (Sensing head – Electronics): FEP, Cable diameter: 2.8 mm Cable (Electronics – Cable end): PVC, Cable diameter: 4.3 mm
Drip-proof/ Dust-proof	IP65
Cable length	6 m (Sensing head – Electronics: 3 m, Electronics – Cable end: 3 m)

Performance

System accuracy (*1)	1 % of temperature span
Spectral range	8 to 14 m
Field of view	15:1
Repeatability(*1)	0.75 % of temperature span
Temperature coefficient (*2)	0.05 %/
Temperature resolution	0.1
Response time	14 ms (90 % response)
Warm-up time	10 minutes
Emissivity	Fixed at 0.950 0.200 to 1.000 [When digital indicating controller (ACS-13A-x/A, sold separately) is used]
Transmissivity	Fixed at 1.000

(*1) Ambient temperature 235
(*2) Ambient temperature (sensing head) is lower than 18 , and higher than 28 .

Output

Analog output

Direct current 4 to 20 mA DC
Load impedance (loop impedance): 1000 or less

Other

Ambient temperature	Sensing head: -20 to 120 Electronics: -20 to 80
Storage temperature	-40 to 85
Ambient humidity	10 to 95 %RH (Non-condensing)
Vibration (sensing head)	IEC 68-2-6: 3 G, 11-200 Hz, x,y,z directional
Shock (sensing head	IEC 68-2-27: 50 G, 11 ms, x,y,z directional
Weight	152 g
Accessories included	Instruction manual: 1 copy Nut: 1 piece
Accessories sold separately	Mounting bracket (TFB) (Scale: mm) Air purge collar (ASAP) Digital indicating controller (ACS-13A-x/A) Power supply for the RD series (RDP-24)
