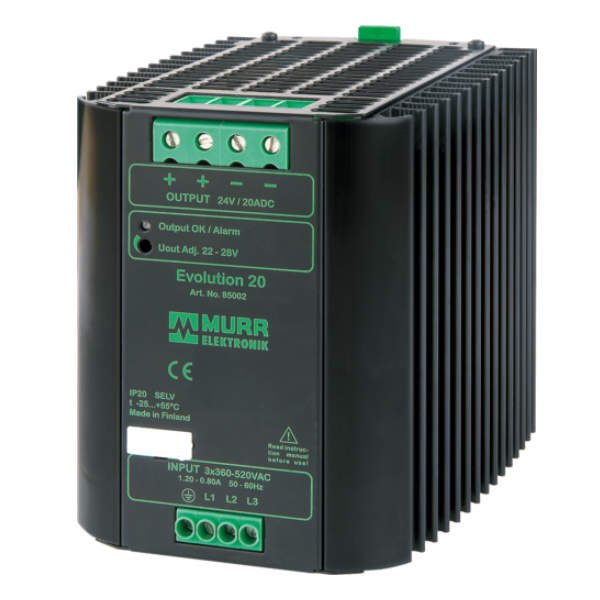

Bộ nguồn 3 pha DC 24V 20A Evolution 85002
– Điện áp ngõ vào: 360-520 VAC
– Điện áp ngõ ra: 22-28 VDC/20A

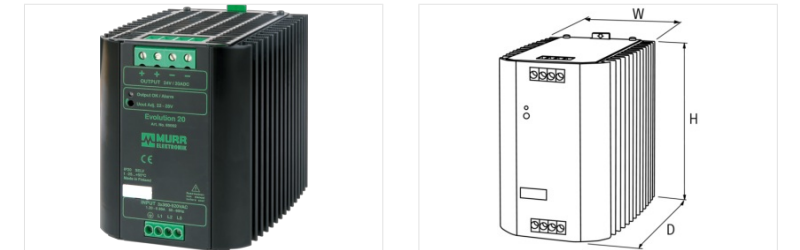

– Kích thước H x W x D(mm): 132 x 113 x 136
– IP20
Bộ nguồn 3 pha DC 24V 20A Evolution 85002: phù hợp cấp nguồn cho hệ thống điều khiển trong tủ điện công nghiệp như PLC, relay, cảm biến, module I/O và các tải DC 24 V
– Điện áp ngõ vào: 360-520 VAC
– Điện áp ngõ ra: 22-28 VDC/20A
– Kích thước H x W x D(mm): 132 x 113 x 136
– Có thể đấu nối nối tiếp tối đa 2 thiết bị/nối song song tối đa 5 thiết bị
– Có đèn LED báo trạng thái
Thông số kỹ thuật – Bộ nguồn 3 pha DC 24V 20A Evolution 85002
| Material short text | Evolution 20-3×360-520/24 |
|---|
| Security level | SELV |
|---|---|
| Parallel connection | Yes |
| Number of devices parallel connection max. | 5 |
| Series connection | Yes |
| Number of devices series connection max. | 2 |
| Power frequency | 50 … 60 Hz |
|---|
| Phase number input | 3 |
|---|---|
| Input voltage AC min. | 324 V |
| Input voltage AC max. | 572 V |
| Nominal input voltage AC | 3 |
| Input voltage DC min. | 480 V |
| Input voltage DC max. | 745 V |
| Input current AC (3-phase) | 1,3 A |
| Nominal current AC | 3 |
| Inrush current max. | 19 A |
| Efficiency | 90 % @ 3× 400 V AC 89 % @ 3× 520 V AC |
| External back-up fuse per phase max. | 20 A |
| Output voltage adjustable | Yes |
|---|---|
| Output voltage DC | 24 V |
| Output voltage DC min. | 22 V |
| Output voltage DC max. | 28 V |
| Output current | 20 A |
| Mains failure bridging min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Duration Power Boost min. | 4 s |
| Spikes (s-s) max. | 100 mV |
| Ripple effective max. | 50 mV |
| Degree of protection (EN IEC 60529) | IP20 |
|---|---|
| Overload protection output | Yes |
| Short-circuit protection output | Yes |
| Height | 132 mm |
|---|---|
| Width | 113 mm |
| Depth | 136 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
| Operating temperature min. | -25 °C |
|---|---|
| Operating temperature max. | 70 °C |
| Derating from | 55 °C |
| Ambient temperature (storage, transport) | -40 °C |
| Relative humidity (operation) | 5 % |
| Additional condition relative humidity | no condensation |
| Product standard | EN IEC 61010-2-201 |
|---|---|
| EMC | EN 55011 A, EN 61000-3-2 |
| Low Voltage Directive | EN 61204-3 |
| SEMI F47 | compliant |
|---|
