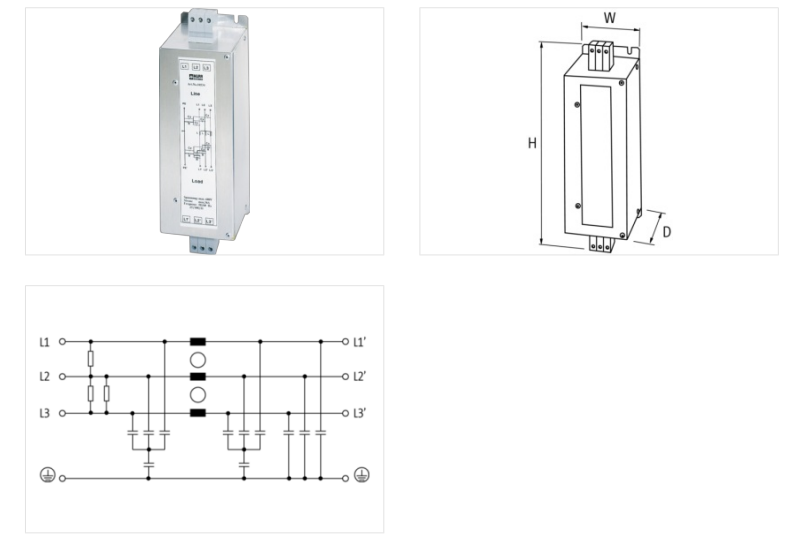

Bộ lọc nhiễu điện từ EMC 3 pha book-style 600VAC 25A 10533
– Dòng định mức: 25 A
– Điện áp AC tối đa: 3 × 600 VAC
– Kích thước H x W x D(mm): 250 × 90 × 100
Bộ lọc nhiễu điện từ EMC 3 pha book-style 600VAC 25A 10533: Dùng để giảm nhiễu dẫn trên đường nguồn trong dải 0.1–30 MHz, phù hợp với mạng TN-C
– Dòng định mức: 25 A
– Điện áp AC tối đa: 3 × 600 VAC
– Kích thước H x W x D(mm): 250 × 90 × 100
– Dải tần lọc nhiễu: 0.1–30 MHz
– Số AWG tối thiểu/ tối đa: 24 / 7
THÔNG SỐ KỸ THUẬT – Bộ lọc nhiễu điện từ EMC 3 pha book-style 600VAC 25A 10533
Electrical data
| Leakage current max. | 10 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 600 V |
Electrical data | Input
| Phase number input | 3 |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 0,2 mm² |
| Connection cross-section solid max. | 10 mm² |
| Connection cross-section stranded/fine-stranded min. | 0,2 mm² |
| Connection cross-section stranded/fine-stranded max. | 6 mm² |
| AWG number solid min. | 24 |
| AWG number solid max. | 7 |
| AWG number stranded/fine stranded min. | 24 |
| AWG number stranded/fine stranded max. | 9 |
Device protection | Electrical
| Insulation test voltage L-N | 3,3 kV |
| Insulation test voltage L-L | 3,1 kV |
| Duration insulation test voltage | 2 s |
Mechanical data | Mounting data
| Height | 250 mm |
| Width | 90 mm |
| Depth | 100 mm |
| Mounting method | screwed |
Environmental characteristics | Climatic
| Climatic category (EN IEC 60068-1) | 25/085/21 |
