Bộ lọc nhiễu 3 pha 2 cấp/ EMC filter 3 phase 2-stage 10556
Bộ lọc nhiễu điện từ EMC 10556 – book-style EMC filter

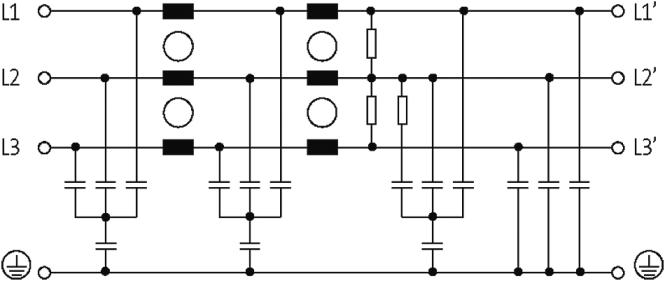

– Là bộ lọc 3 pha 2 tầng (2 cấp lọc).
– Dòng tải: 80 A
– Được sử dụng trong phạm vi 0.1…30 MHz
– Phù hợp với mạng TN-C
– Lắp đặt bằng ốc vít.
MURRELEKTRONIK – BỘ LỌC NHIỄU ĐIỆN TỪ EMC 3 PHA 2 CẤP 10556 – I:80A, U:3×500 VAC, book-style
– Là bộ lọc 3 pha 2 tầng
– Dòng tải: 80 A
– Phù hợp với mạng TN-C
– Lắp đặt bằng ốc vít.

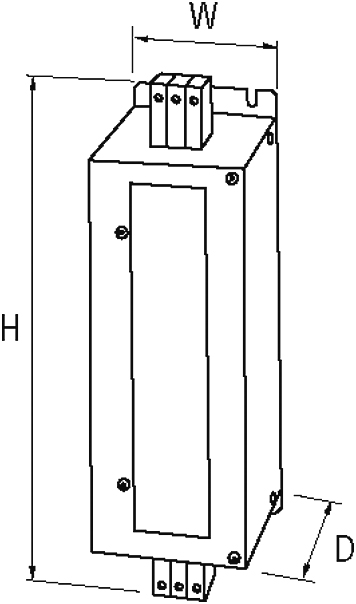

– Kích thước (mm): H x W x D = 295 x 70 x 177

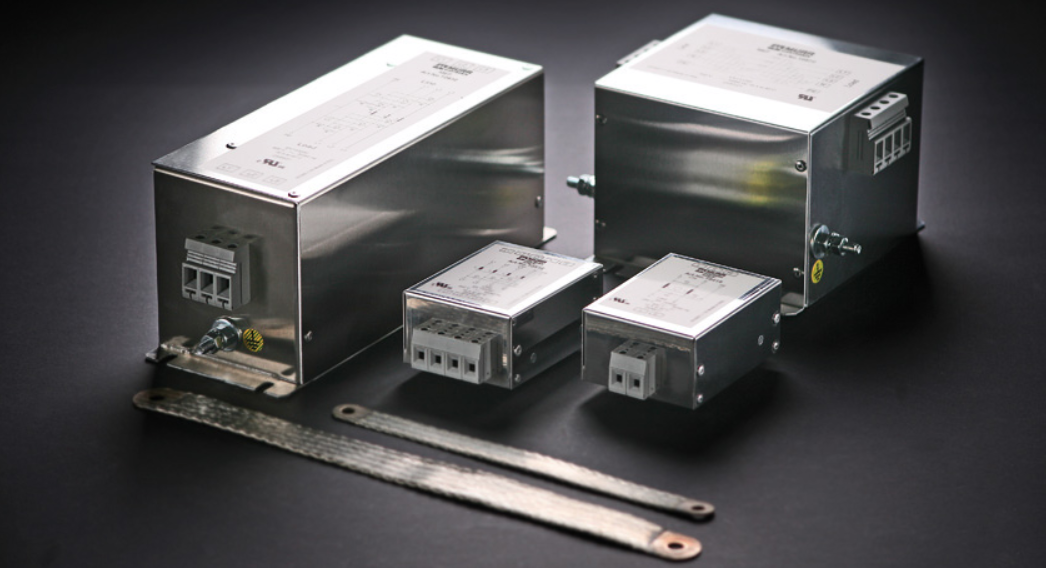

Họ bộ lọc nhiễu đIện từ EMC
Giảm phát xạ nhiễu, tăng khả năng miễn nhiễu
Sử dụng bộ lọc nhiễu Murrelektronik, độ tin cậy của máy móc sẽ gia tăng. Tính khả dụng của máy móc nhờ đó cũng tăng theo.
Bộ lọc nhiễu EMC là thành phần thiết yếu ngăn chặn nhiễu điện từ vào máy móc và hệ thống. Chúng cũng làm giảm lượng phát xạ nhiễu lên nguồn cung cấp trong khi cải thiện khả năng miễn nhiễu từ cả bên trong và bên ngoài tủ điện & hệ thống.
Murrelektronik cung cấp một dãi rộng về sản phẩm bộ lọc nhiễu với nhiều cấp điện áp, dòng tải & chủng loại – giúp ta có nhiều lựa chọn thiết bị phù hợp với đa dạng hệ thống điện công nghiệp.
Murrelektronik EMC filter…
– Có các loại bộ lọc 1 pha và 3 pha.
– Được đề xuất sử dụng trong các hệ thống fieldbus.
– Bảo vệ quá điện áp, có chỉ báo giám sát.
– Có thể lắp đặt trên DIN-rail hoặc bắt bằng ốc vít.
– Lắp đặt dễ dàng.
Kết nối dạng push-in – Tiết kiệm thời gian đáng kể
– Nhờ có thiết kế cầu đấu dây kiểu spring clamp mà có thể dễ dàng kết nối mà không cần công cụ hỗ trợ.
– Thiết kế an toàn tối đa và rút ngắn thời gian bảo trì, lắp đặt.
– Thỏa các điều khoản về EMC.
Thông số kỹ thuật – Bộ lọc nhiễu điện từ EMC 10556
Electrical data
| Leakage current max. | 15 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 500 V |
Electrical data | Input
| Phase number input | 3 |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 0,5 mm² |
| Connection cross-section solid max. | 25 mm² |
| Connection cross-section stranded/fine-stranded min. | 0,5 mm² |
| Connection cross-section stranded/fine-stranded max. | 16 mm² |
| AWG number solid min. | 20 |
| AWG number solid max. | 3 |
| AWG number stranded/fine stranded min. | 20 |
| AWG number stranded/fine stranded max. | 5 |
Device protection | Electrical
| Duration insulation test voltage | 2 s |
| Insulation test voltage L-L | 3,1 kV |
| Insulation test voltage L-N | 3,3 kV |
Mechanical data | Mounting data
| Mounting method | screwed |
| Height | 295 mm |
| Width | 70 mm |
| Depth | 177 mm |
