Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI - HEADER

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI

– Giao tiếp song song với 32 PLC với tối đa 16 kết nối TCP
– Dễ dàng ghép nối hai PLC mà không cần giao diện Ethernet
– Đầu nối netLINK-MPI cho phép hoạt động không gặp sự cố của các thiết bị khác ở cùng BUS MPI / DP
– Kết nối qua bất kỳ cổng nào: PROFIBUS / MPI / PPI
– Nguồn được cung cấp bởi đầu nối: 24 V DC ± 6 V DC
– RAM: 8 MB SDRAM

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI: là một bộ chuyển đổi giao thức (gateway) cho phép kết nối giữa mạng MPI của các PLC Siemens với các hệ thống khác thông qua Ethernet

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI - DESCRIBE

– Giao thức Ethernet “ISO trên TCP” RFC1006 hỗ trợ khớp nối của bất kỳ bên thứ ba nào với PLC
– Ghép nối ngay lập tức các thiết bị HMI tương thích S7 qua Ethernet

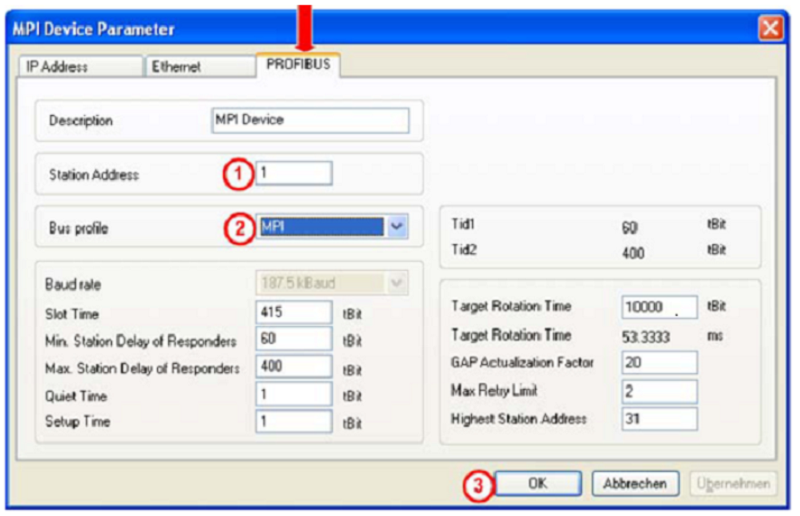

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI - PARAMETER

– Đầu nối netLINK-MPI cho phép hoạt động không gặp sự cố của các thiết bị khác ở cùng bus MPI / DP
– Kết nối qua bất kỳ cổng nào: PROFIBUS / MPI / PPI
– RAM: 8 MB SDRAM

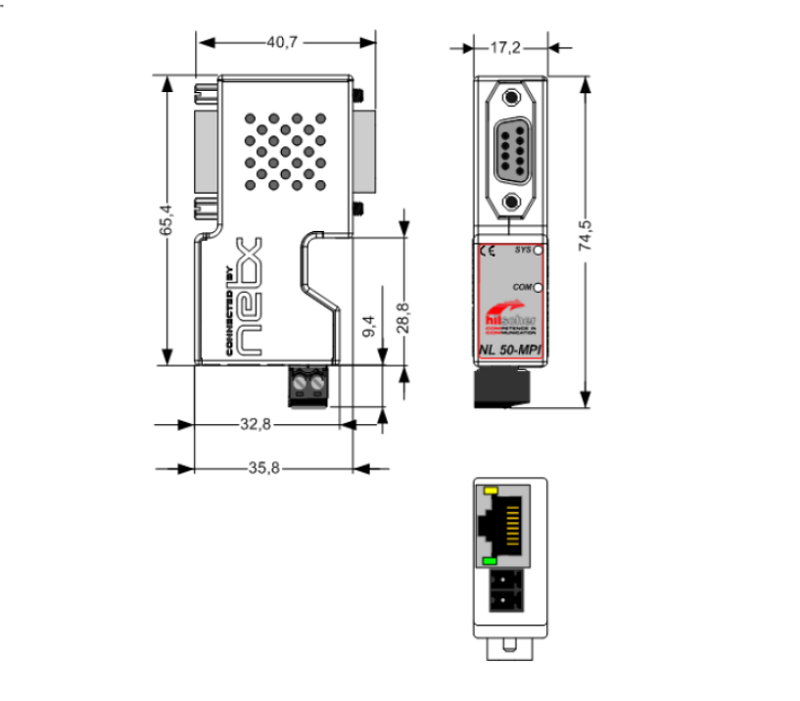

Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI - DIMENSION

Sản phẩm khác

Thông số kỹ thuật – Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI

Product Product name NL 50-MPI
Part number 1701.430
Brief description S7-200/300/400 Ethernet Programming Connector
Function Monitoring, programming and visualizing S7-PLCs over Ethernet
Communication controller Type netX 50
Integrated Memory RAM 8 MB SDRAM
FLASH 4 MB serial flash, with boot loader, firmware und configuration
Power supply Supply voltage 24 V DC ± 6 V DC
Current (typically) 57 mA (at 24 V), 72 mA (at 18 V), 48 mA (at 30 V)
Connector Connector for power supply from PLC: via D-Sub plug from PLC, 9-pin
Connector for external power supply Mini-COMBICON socket, 3.81 mm, 2-pin
Communication interface 1 Communication standard PROFIBUS
Interface type RS-485, non-isolated (for hardware revision 2 and 3), isolated (from hardware revision 4)
Connector D-Sub plug, 9-pin; D-Sub socket, 9-pin, as interface for a S7 programming tool with 1:1 connection
Communication interface 2 Communication standard Ethernet
Interface type 10BASE-T/100BASE-TX, isolated
Auto negotiation supported
Auto cross over supported
Connector RJ45 socket
Displays LED display SYS, System status
COM, Communication status
LNK, Ethernet link status
ACT, Ethernet activity status
Permitted ambient conditions Operating temperature range 0 °C … +55 °C
Humidity 0 % … 85 % relative humidity (not condensing)
Device Dimensions (L x W x H) 74.3 mm x 40.6 mm x 16.7 mm
Weight approx. 40 g
Protection class IP 20
Mounting/Installation directly on PLC
Configuration Configuration software SyCon MPI or IBHnet-Treiber
Conformity RoHS yes
Conformance with EMC directives CE sign yes
Electrostatic discharge (ESD) according to IEC/EN 61000-4-2:1995 (Air discharge method) 10 kV, Criterion A
Electrostatic discharge (ESD) according to IEC/EN 61000-4-2:1995 (Contact discharge method) 4 kV, Criterion B
Fast transient interferences (Burst), zone B, according to IEC/EN 61000-4-4:1995 1 kV Power supply connectors DC, Criterion B; 1 kV Communication and data lines, Criterion A
Surge voltage, zone B, according to IEC/EN 61000-4-5:1995 1 kV CM, 0,5 kV DM Power supply connectors DC, Criterion B; 1 kV CM Communication and data lines, Criterion B

Datasheet Bộ kết nối lập trình PLC Siemens qua cổng RJ45 NL 50-MPI
