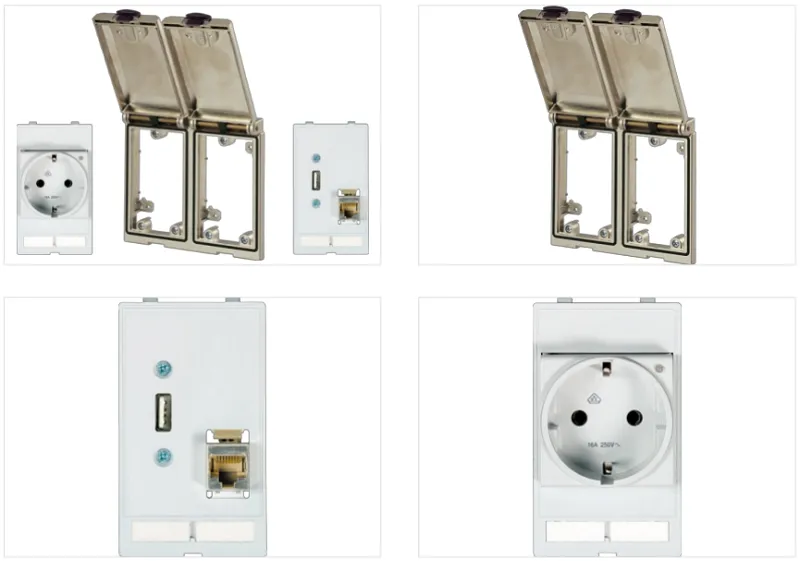

– Bộ giao diện mặt tủ điện Modlink MSDD
– Gồm khung và phần insert đôi (phần ruột)
– Phần ruột: ổ cắm + cổng USB/RJ45
– Cấp bảo vệ IP65 khi đóng nắp
Bộ đôi giao tiếp kết nối mặt tủ điện Modlink MSDD 4000-68123-0011310 của Murrelektronik là bộ giao diện mặt tủ gồm khung và phần ruột (insert gồm ổ cắm + USB/RJ45), cấp bảo vệ IP65 bên ngoài, giúp bảo trì mà không cần mở cửa tủ điện
Frame
| housing | Fine zinc die casting |
| Coating housing | surface finished |
| Suitable for installation wall thickness min. | 1 mm |
| Suitable for installation wall thickness max. | 5 mm |
| Degree of protection (EN IEC 60529) | IP65 |
| Operating temperature min. | -10 °C |
| Operating temperature max. | 60 °C |
| Storage temperature min. | -25 °C |
Shielding plate
| Connection information | Threaded hole M4 |
| Tightening torque | 0,9 Nm |
| Tightening torque tolerance | ± 0,1 Nm |
Germany (VDE)
| Connection | Screw terminals SK |
| No. of poles | 2 + PE |
| Connections per pole | 2 |
| Protection contact present | Yes |
| Connection cross section max. | 6 mm² |
| AWG number max. | 10 |
| Operating voltage AC | 250 V |
| Operating current | 16 A |
| Status indication LED | yellow |
USB
| USB specification | 3.0 |
| Looking techniques | Snap-in connector |
| Data transmission rate max. | 5.000 Mbit/s |
| Operating voltage AC | 48 V |
| Operating voltage DC | 48 V |
| Operating current | 1,5 A |
| Operating voltage AC max. (UL-listed) | 30 V |
| Operating voltage DC max. (UL-listed) | 42,4 V |
RJ45
| Family construction form | RJ45 |
| Looking techniques | Snap-in connector |
| Cable category min. | Cat5e |
| Family type Back side | RJ45 |
| Operating voltage AC max. (UL-listed) | 30 V |
| Operating voltage DC max. (UL-listed) | 42,4 V |
| Current operating max. (UL) | 175 mA |
