Mô-đun bảo vệ quá dòng 4 kênh 9000-41034-0100600 họ MICO+
– Có thể chỉnh dòng bảo vệ từng kênh 1A, 2A, 4A, 6A
– Có thể tắt/ mở các kênh cùng 1 lúc
– Kích thước nhỏ gọn
– Lắp đạt trên DIN-rail

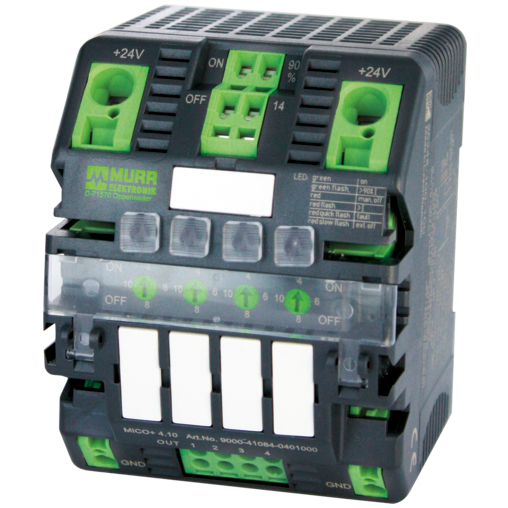

Bộ bảo vệ dòng 4 kênh MICO 9000-41084-0100600 thuộc series MICO+ của Murrelektronik
– Là mô-dun phân chia nguồn 24 VDC

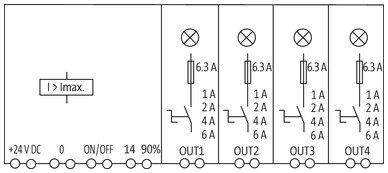

– Mô-đun này theo dõi bảo về quá dòng cho 4 kênh riêng biệt
– Nó báo đèn khi tải tối đa và ngắt kênh nếu bị ngắn mạch hoặc bị quá tải
– Điện áp ngõ vào/ ngõ ra: 24 VDC
– Phạm vi điều chỉnh dòng ngõ ra mỗi kênh: 1, 2, 4, 6 A
– Kích thước nhỏ gọn
– Có thể bật/ tắt 4 kênh 1 lúc thông qua tín hiệu đều khiển (khi ngừng SX…)
– Có cảnh báo tải đạt 90%
– Lắp đạt trên DIN-rail
– IP20
Thông số kỹ thuật Bộ bảo vệ dòng 4 kênh MICO 9000-41084-0100600
ELECTRICAL DATA | INPUT
| Input voltage DC | 24 V |
| Input voltage DC min. | 18 V |
| Input voltage DC max. | 30 V |
| ON input voltage control inputs min. | 10 V |
| ON input voltage control inputs max. | 30 V |
| ON pulse length control inputs high min. | 20 ms |
| Total current bridge set max. | 40 A |
ELECTRICAL DATA | OUTPUT
| Switch-on capacity per channel max. | 20 mF |
| Switching current max. | 20 mA |
INSTALLATION
| Connection cross-section inputs max. | 16 mm² |
| Connection cross-section outputs max. | 1,5 mm² |
| Connection cross-section control inputs / control outputs max. | 2,5 mm² |
MECHANICAL DATA | MOUNTING DATA
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |

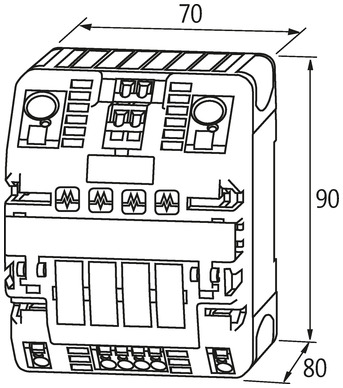

| Height | 90 mm |
| Width | 70 mm |
| Depth | 80 mm |
ENVIRONMENTAL CHARACTERISTICS | CLIMATIC
| Operating temperature min. | 0 °C |
| Operating temperature max. | 55 °C |
| Storage temperature min. | -40 °C |
| Storage temperature max. | 80 °C |
