Biến áp cách ly 1 pha 5000VA MST 86157

– Công suất cao 5000VA
– Input rộng, output ổn định
– Dành cho ứng dụng trong công nghiệp

Biến áp cách ly 1 pha 5000VA MST 86157 của Murrelektronik: input 208…550VAC, output 2x115VAC. Sản phẩmphù hợp cho các ứng dụng cần nhiều công suất điều khiển trong tủ điều khiển công nghiệp

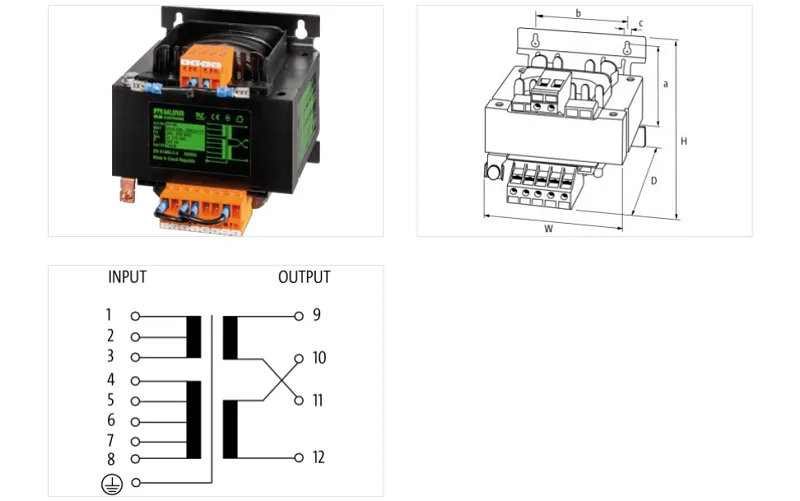

Biến áp cách ly 1 pha 5000VA MST 86157 - chi tiết

  • Công suất: 5000 VA
  • Input: 208…550 VAC
  • Output: 2×115 VAC
  • Thiết kế cách ly mạnh mẽ
  • Phù hợp nhu cầu công suất cao

Biến áp khác

Electrical data | Supply

Power frequency 50 … 60 Hz

Electrical data | Input

Input voltage AC 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500
Nominal input voltage AC 208 V … 550 V
Nominal current AC 25.4 A @ 208 V,9.6 A @ 550 V
Inrush current at input voltage 1 378 A
Inrush current at input voltage 2 143 A
Short-circuit current at input voltage 1 1.362 A
Short-circuit current at input voltage 2 515 A

Electrical data | Output

Output voltage adjustable Yes
Output voltage 1 × 230 / 1 × 115 / 2 × 115 V AC
Output voltage AC 1 230 V
Output voltage AC 2 115 V
Power rating AC max. 5.000 VA

Device protection | Electrical

Insulation test voltage input – output 5,1 kV

Mechanical data | Mounting data

Height 248 mm
Width 197 mm
Depth 250 mm
Suitable for mounting type 4 hole screw mounting
Mounting dimension a 200 mm
Mounting dimension b 174 mm
Mounting dimension c 9 mm
Diameter bore 9 mm
Length bore 14 mm

Environmental characteristics | Climatic

Operating temperature min. -20 °C
Operating temperature max. 40 °C
Ambient temperature (storage, transport) -40 °C … 80 °C

Conformity

Product standard EN IEC 61558-2-6, IEC 62041 category 0
