Biến áp cách ly 1 pha 2000VA IN: 208…550VAC OUT: 2x115VAC MST 86153
– Công suất: 2000 VA
– Điện áp ngõ vào: 208…550 VAC
– Điện áp ngõ ra: 2×115 VAC
– Kích thước W x H x D(mm): 192 x 192 x 185
Biến áp cách ly 1 pha 2000VA IN: 208…550VAC OUT: 2x115VAC MST 86153 là biến áp cách ly 1 pha của Murrelektronik có chức năng cách ly điện giữa nguồn và mạch điều khiển
– Công suất: 2000 VA
– Điện áp ngõ vào: 208…550 VAC
– Điện áp ngõ ra: 2×115 VAC
– Kích thước W x H x D(mm): 192 x 192 x 185
– Đường kính lỗ khoan: 10mm
– Chiều dài lỗ khoan: 18mm
– Lớp bảo vệ T 40/B
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500 |
| Nominal input voltage AC | 208 V … 550 V |
| Nominal current AC | 10.2 A @ 208 V,3.86 A @ 550 V |
| Inrush current at input voltage 1 | 179 A |
| Inrush current at input voltage 2 | 68 A |
| Short-circuit current at input voltage 1 | 473 A |
| Short-circuit current at input voltage 2 | 180 A |
Electrical data | Output
| Output voltage adjustable | Yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 2.000 VA |
Device protection | Electrical
| Insulation test voltage input – output | 4 kV |

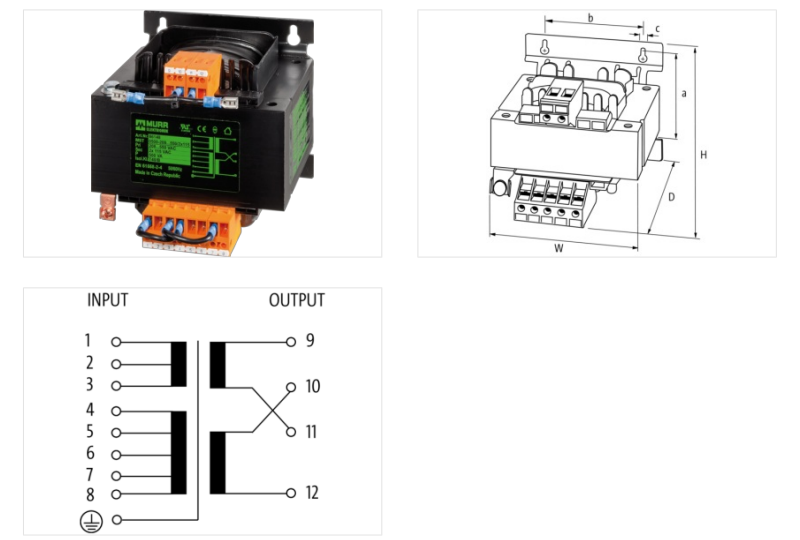

Mechanical data | Mounting data
| Height | 185 mm |
| Width | 192 mm |
| Depth | 185 mm |
| Suitable for mounting type | Keyhole mounting |
| Mounting dimension a | 155 mm |
| Mounting dimension b | 150 mm |
| Mounting dimension c | 10 mm |
| Diameter bore | 10 mm |
| Length bore | 18 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
| Ambient temperature (storage, transport) | -40 °C … 80 °C |
Conformity
| Product standard | EN IEC 61558-1, EN IEC 61558-2-4, IEC 62041 category 0 |
