Biến áp cách ly 1 pha 1000VA 6686051 - header

Biến áp cách ly 1 pha 1000VA IN 400VAC+/- 5% OUT 230VAC

– Biến áp cách ly 1 pha 1000 VA
– Input: 400 VAC ±5 %
– Output: 230 VAC
– Spring clamp terminal
– Isolation class T 60/B

Biến áp cách ly 1 pha 1000VA IN 400VAC+/- 5% OUT 230VAC MET 6686051 của Murrelektronik: đầu nối điện spring clamp, áp cách ly 4 kV, lắp key-hole (bắn vít)

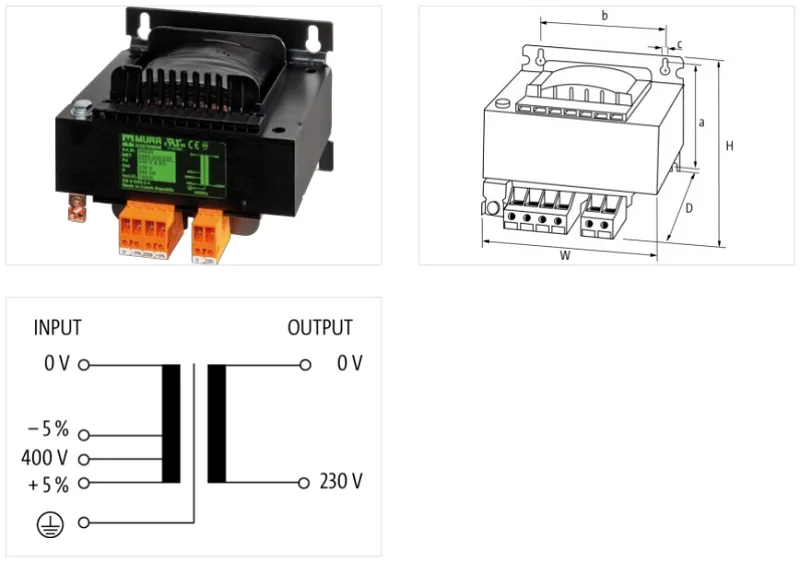

Biến áp cách ly 1 pha 1000VA 6686051 - detail

  • Công suất: 1000 VA
  • Tần số: 50…60 Hz
  • Dòng vào: 2.68 A (400 V)
  • Điện áp cách ly thử: 4 kV
  • Kích thước: 138 × 174 × 160 mm
  • Nhiệt độ làm việc: –20…+60 °C

Biến áp khác

Electrical data | Supply

Power frequency 50 … 60 Hz

Electrical data | Input

Input voltage AC 400 V
Input voltage AC min. 380 V
Input voltage AC max. 420 V
Current input AC 2,68 A
Max. inrush current 37,36 A
Short-circuit current 122,5 A

Electrical data | Output

Output voltage adjustable No
Output voltage AC 230 V
Power rating AC max. 1.000 VA

Device protection | Electrical

Insulation test voltage input – output 4 kV

Mechanical data | Mounting data

Height 138 mm
Width 174 mm
Depth 160 mm
Suitable for mounting type Keyhole mounting
Mounting dimension a 111,5 mm
Mounting dimension b 135 mm
Mounting dimension c 7 mm
Diameter bore 7 mm
Length bore 11 mm

Environmental characteristics | Climatic

Operating temperature min. -20 °C
Operating temperature max. 60 °C
Ambient temperature (storage, transport) -40 °C … 80 °C

Conformity

Product standard EN IEC 61558-1, EN IEC 61558-2-4, IEC 62041 category 0
