Biến áp 160VA ngõ vào dải rộng ngõ ra 24VAC MTS 86184

– Biến áp an toàn 1 pha 160VA
– Ngõ vào 208…550VAC
– Ngõ ra 24VAC
– Cách ly 6,3kV

Biến áp 160VA ngõ vào dải rộng ngõ ra 24VAC MTS 86184 của Murrelektronik là biến áp an toàn 1 pha, ngõ vào 208…550VAC, ngõ ra 24VAC, cách ly, dùng cho tủ điều khiển

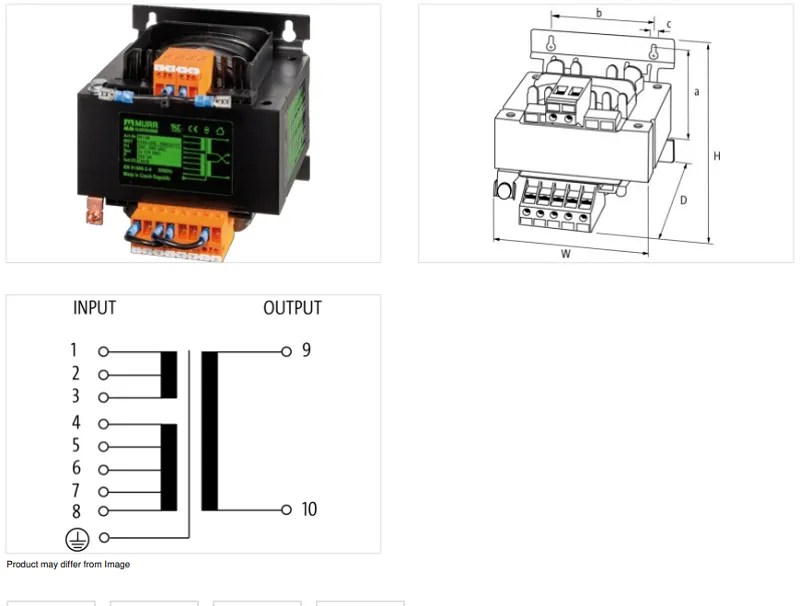

Biến áp 160VA ngõ vào dải rộng - detail

  • Công suất 160VA
  • Ngõ vào dải rộng 208…550VAC
  • Ngõ ra 24VAC cố định
  • Cách ly input-output 6,3kV
  • Lớp cách điện T40/B
  • Lắp bằng keyhole

Biến áp khác

Electrical data | Supply

Power frequency 50 … 60 Hz

Electrical data | Input

Input voltage AC 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500
Nominal input voltage AC 208 V … 550 V
Nominal current AC 0.87 A @ 208 V,0.33 A @ 550 V
Inrush current at input voltage 1 16 A
Inrush current at input voltage 2 6,1 A
Short-circuit current at input voltage 1 14,5 A
Short-circuit current at input voltage 2 5,5 A

Electrical data | Output

Output voltage adjustable No
Output voltage AC 24 V
Power rating AC max. 160 VA

Device protection | Electrical

Insulation test voltage input – output 6,3 kV

Mechanical data | Mounting data

Height 105 mm
Width 96 mm
Depth 110 mm
Suitable for mounting type Keyhole mounting
Mounting dimension a 86,5 mm
Mounting dimension b 96 mm
Mounting dimension c 4,8 mm
Diameter bore 4,8 mm
Length bore 8,4 mm

Environmental characteristics | Climatic

Operating temperature min. -20 °C
Operating temperature max. 40 °C
Ambient temperature (storage, transport) -20 °C … 80 °C

Conformity

Product standard EN IEC 61558-2-4, EN IEC 61558-2-6, IEC 62041 category 0
