Trạm IO phân tán mạng Profibus CUBE67+ 56521
– 56521 – Cub67+ là mô-đun I/O phân tán mạng fieldbus
– Quản lý 4 nhánh I/O, mỗi nhánh đến 16 mô-đun I/O
– Mạng Profibus DP
– 2-hole screw mounting
– IP67
Trạm IO phân tán mạng Profibus CUBE67+ 56521 là mô-đun I/O phân tán hỗ trợ giao thức mạng Profibus DP

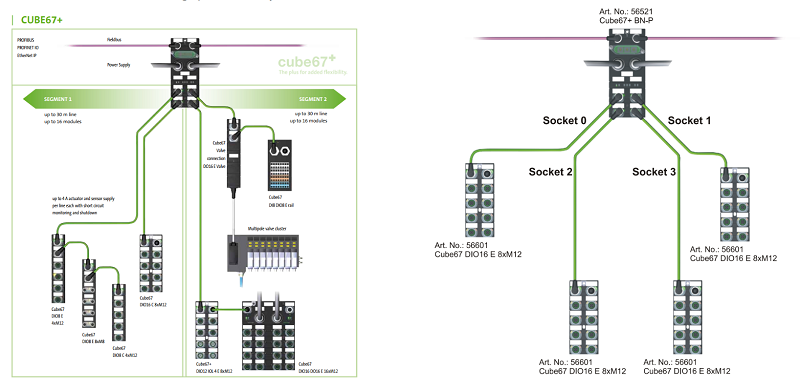

– Là node Profibus quản lý các phân nhánh I/O, max. 4 nhánh. Mỗi nhánh đến 16 mô-đun I/O
– Gán địa chỉ node Profibus thông qua núm xoay trên mô-đun
– Đấu nối nhanh thông qua các connector, chỉ cần cắm vào
– Chẩn đoán nhanh khi có lỗi thông qua các đèn LED trên mỗi port
Thông số kỹ thuật – Trạm IO phân tán mạng Profibus CUBE67+ 56521
| Operating voltage DC | 24 V |
|---|---|
| Total current US max. | 8 A |
| Total current UA max. | 8 A |
| Current consumption max. | 120 mA |
| Address setting type | Rotary switch |
|---|---|
| Address range min. | 0 |
| Address range max. | 99 |
| Address range inputs max. | 244 Bytes |
| Address range outputs max. | 244 Bytes |
| Number of IO-Link master ports max. | 12 |
|---|
| Short circuit diagnosis | yes |
|---|---|
| Overload diagnosis | yes |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| LED display | Ethernet connection/data traffic |
| Degree of protection (EN IEC 60529) | IP67 |
|---|
| Number extension modules max. | 32 |
|---|

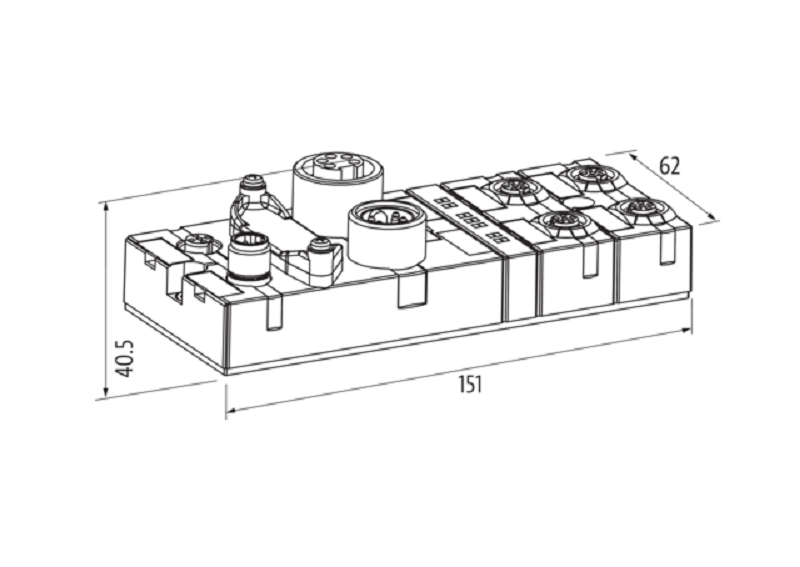

| Height | 151 mm |
|---|---|
| Width | 62 mm |
| Depth | 40.5 mm |
| Suitable for mounting type | 2-hole screw mounting |
| Operating temperature min. | 0 °C |
|---|---|
| Operating temperature max. | 55 °C |
| Storage temperature min. | -20 °C |
| Storage temperature max. | 75 °C |
| Product standard | EN 61131-2 |
|---|
