S7-300 from Siemens connect to CAN 2.0 A/B Helmholz 700-600-CAN12

Helmholz CAN 300 PRO module 700-600-CAN12

Module CAN 300 PRO, được sử dụng trong hệ thống S7-300 của Siemens, cho phép kết nối các thành phần CAN với thiết bị tự động hóa

– Mô-đun có thể được lắp tại slot I/O rack chính hoặc mở rộng. Nó hỗ trợ khung CAN 2.0A (11 bit) và CAN 2.0B (29 bit) với tốc độ truyền có thể lựa chọn tự do từ 10 kbps đến 1 Mbps.

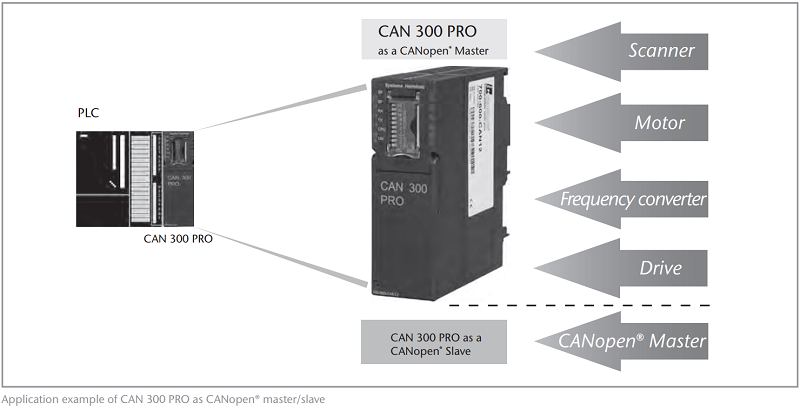

– CAN 300 PRO có thể gửi và nhận điện tín CAN ở Layer2 mode. Khi làm master CANopen, dữ liệu của các CANopen slave có thể được xử lý dưới dạng process image table trong PLC.

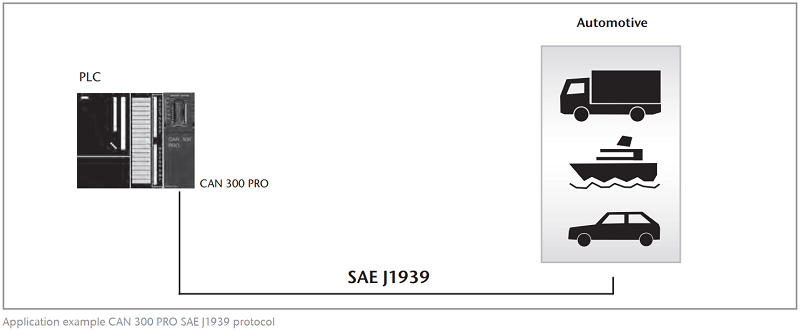

– Cũng có thể sử dụng làm CANopen slave. Đối với các ứng dụng tiêu chuẩn, chẳng hạn như điều khiển động cơ thông qua CANopen, có sẵn các ví dụ ứng dụng. Ngoài ra, có sẵn các handling block cho giao thức SAE J1939.

– Một công tắc DIP để cài đặt tốc độ truyền và địa chỉ trạm giúp việc đưa vào vận hành dễ dàng hơn.
– Một thẻ nhớ Micro lưu trữ cấu hình (optional). Theo cách này, việc bảo dưỡng có thể được thực hiện nhanh chóng.
– 6 đèn LED chỉ ra trạng thái hoạt động của mô-đun. Có giao diện USB để chẩn đoán và tham số hóa.
