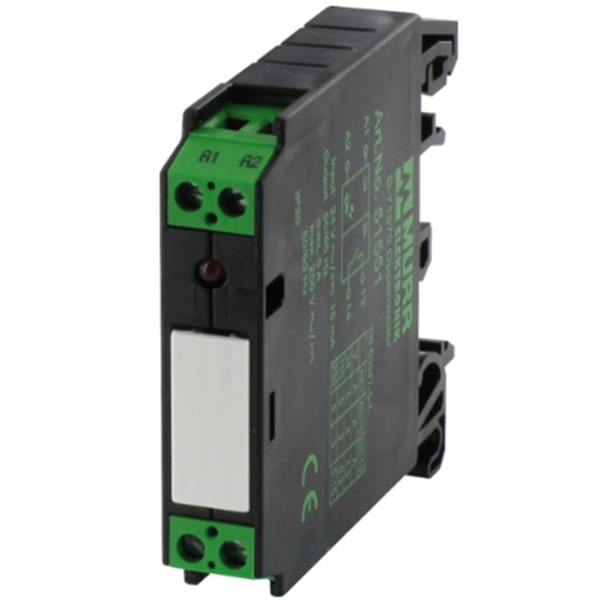

Rơ-le quang điện 24VDC AMMS 52102
– IN: 53 VDC
– OUT: 53 VDC / 1,2 A
– Đầu nối kiểu vít 12 mm
– Chiều cao: 56 mm
– Chiều rộng: 12 mm
– Độ sâu: 64 mm
– Tần số chuyển mạch cảm ứng tối đa: 30 Hz
Rơ-le quang điện 24VDC AMMS 52102: Được thiết kế để cách ly và chuyển đổi tín hiệu điều khiển giữa mạch điều khiển và mạch tải trong hệ thống điện công nghiệp. Thiết bị thường được dùng trong tủ điều khiển PLC, hệ thống tự động hóa và module I/O.
– IN: 53 VDC
– OUT: 53 VDC / 1,2 A
– Đầu nối kiểu vít 12 mm
– Chiều cao: 56 mm
– Chiều rộng: 12 mm
– Độ sâu: 64 mm
– Tần số chuyển mạch cảm ứng tối đa: 30 Hz

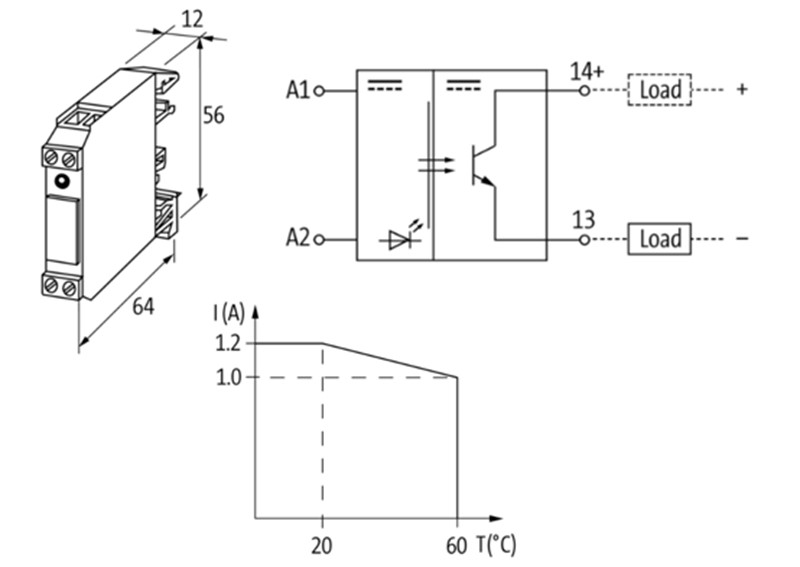

THÔNG SỐ KỸ THUẬT – Rơ-le quang điện 24VDC AMMS 52102
Electrical data | Input
| Input voltage DC min. | 10 V |
| Input voltage DC max. | 53 V |
| Input voltage OFF DC min. | 0 V |
| Input voltage OFF DC max. | 3 V |
| Input current | 6 mA |
Electrical data | Output
| Voltage drop DC max. | 1,2 V |
| Quiescent current OFF max. | 0,3 mA |
| Switch on delay max. | 100 µs |
| Switch off delay max. | 700 µs |
| Voltage switching DC min. | 4,5 V |
| Switching voltage DC max. | 53 V |
| Switching current min. | 1 mA |
| Switching current max. | 1,2 A |
| Switching frequency ohmic max. | 500 Hz |
| Switching frequency inductive max. | 30 Hz |
Diagnostics
| Status indication LED | red |
Device protection | Electrical
| Rated insulation voltage | 3.750 V |
Device protection | Media
| Flame resistance | flame retardant |
Mechanical data | Material data
| Material housing | Plastic |
| Color housing | black |
Mechanical data | Mounting data
| Height | 56 mm |
| Width | 12 mm |
| Depth | 64 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715), G32 |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 60 °C |
