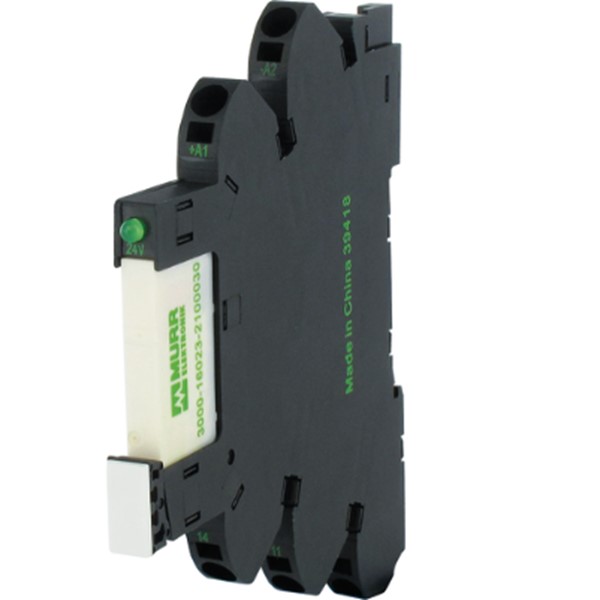

Rơ-le DC 24V 6A siêu mỏng 6.2mm MIRO 3000-16013-3100020
– IN: 24 VAC/DC
– OUT: 250 VAC/30VDC / 6 A; 1 tiếp điểm C/O
– Kẹp lò xo 6.2 mm
– IP20
– Kích thước (mm): 93 x 62 x 75.6
– Tần số chuyển mạch tối đa: 10 Hz
Rơ-le DC 24V 6A siêu mỏng 6.2mm MIRO 3000-16013-3100020: là thiết bị đóng/ngắt dùng trong mạch điều khiển, có thiết kế tiết kiệm không gian cho các tủ điện và hệ thống điều khiển tự động
– IN: 24 VAC/DC
– OUT: 250 VAC/30VDC / 6 A; 1 tiếp điểm C/O
– Kẹp lò xo 6.2 mm
– IP20
– Kích thước (mm): 93 x 62 x 75.6
– Tần số chuyển mạch tối đa: 10 Hz
THÔNG SỐ KỸ THUẬT – Rơ-le DC 24V 6A siêu mỏng 6.2mm MIRO 3000-16013-3100020
Header
| Material short text | Miro 6,2-Ausgrel.Komplettmodul 24VAC/DC |
Electrical data | Input
| Input voltage AC | 24 V |
| Input voltage AC min. | 192 V |
| Input voltage AC max. | 288 V |
| Input voltage DC | 24 V |
| Input voltage DC min. | 192 V |
| Input voltage DC max. | 288 V |
| Input current | 12 mA |
Electrical data | Output
| Switching voltage AC max. | 250 V |
| Switching voltage DC max. | 30 V |
| Switching current max. | 6 A |
| Switching current DC | 100 mA |
| Switching frequency max. | 10 Hz |
| Power rating AC max. | 1,500 VA |
| Power rating DC max. | 180 W |
| Utilization category AC-12 (EN IEC 60947-5-1) | 6 A @ 24 V 6 A @ 110 V 6 A @ 230 V |
| Utilization category AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V 3 A @ 110 V 15 A @ 230 V |
| Utilization category DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V 0.2 A @ 110 V 0.1 A @ 230 V |
Diagnostics
| Status indication LED | green |
Device protection
| Condition lifetime | load-dependent |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Electrical lifetime NC | 10,000 Cycles |
| Electrical lifetime NO | 30,000 Cycles |
| Rated insulation voltage | 250 V |
Device protection | Mechanical
| Mechanical endurance | 0 Cycles |
Mechanical data
| Response time max. | 8 ms |
| Drop-out time max. | 4 ms |
Mechanical data | Material data
| Material contact | Ag Sn O2 |

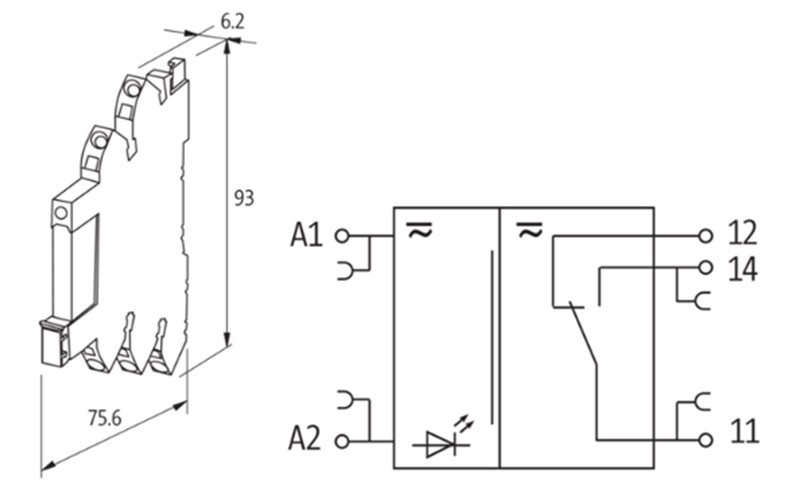

Mechanical data | Mounting data
| Height | 93 mm |
| Width | 62 mm |
| Depth | 75.6 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | (EN 60715), mounting rail |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 60 °C |
