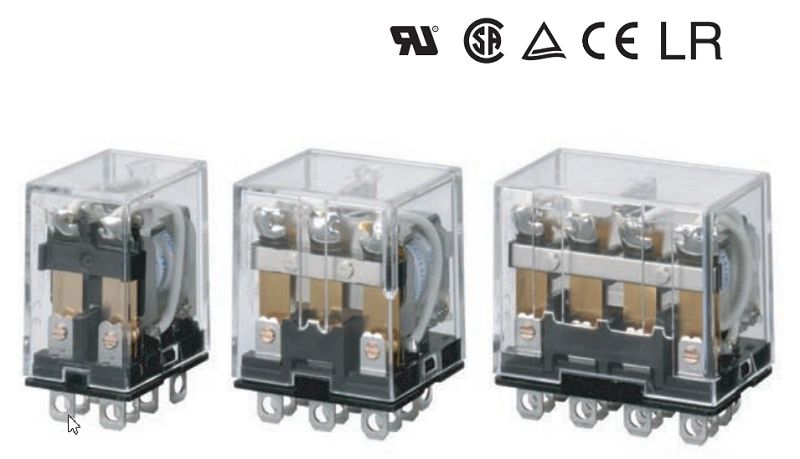

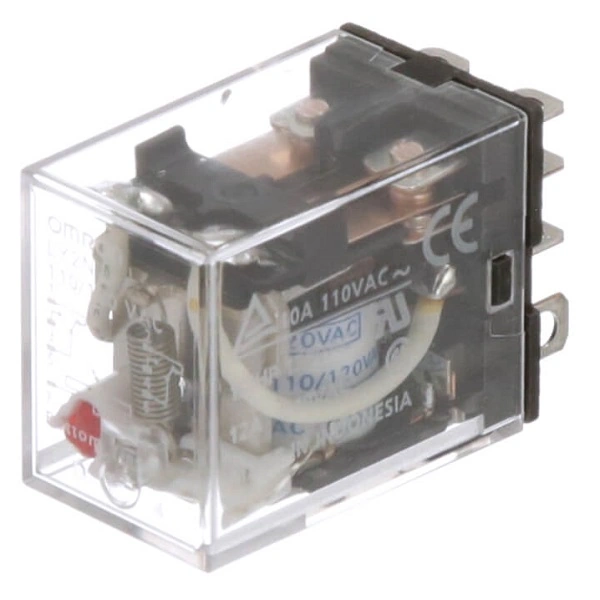

Rơ-le công suất DPDT 10A LY2N AC220/240 có LED của Omron

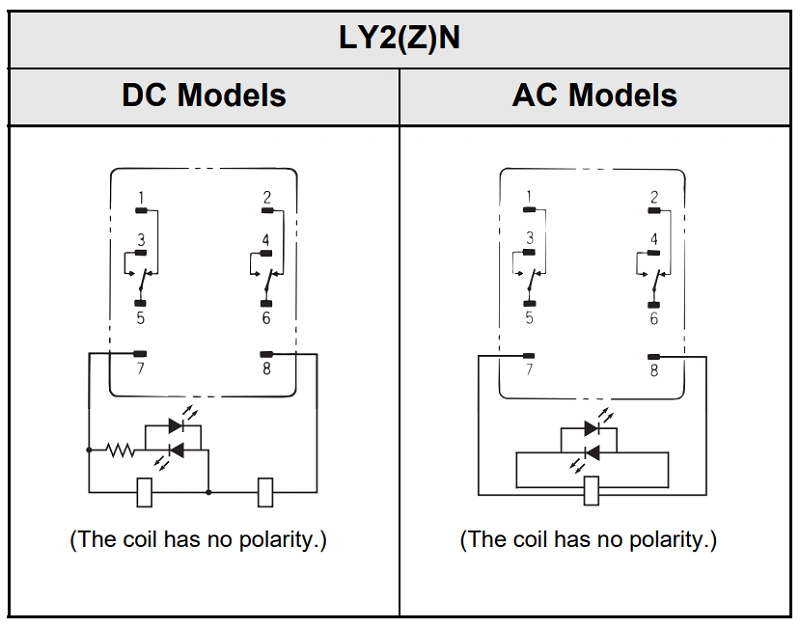

– 2 cặp tiếp điểm 2 vị trí (DPDT), 10A
– Điện áp 12, 24, 100/110,110/ 120, 200/220, hoặc 220/240 VAC/ 12, 24, 48, hoặc 100/110 VDC
– Điện áp cuộn coil 220VAC
– Có LED báo trạng thái màu đỏ
Rơ-le công suất DPDT 10A LY2N AC220/240 có LED của Omron
Phù hợp với các ứng dụng với dòng tải cao đến 10A
Điện áp 12, 24, 100/110,110/ 120, 200/220, hoặc 220/240 VAC/ 12, 24, 48, hoặc 100/110 VDC
– 2 cặp tiếp điểm 2 vị trí (DPDT)
– Điện áp cuộn coil 220VAC
Thông số kỹ thuật – Rơ-le công suất DPDT 6A MY2N-GS-R AC220/240
| Item | Rated current (mA) |
Coil resis- tance (Ω) |
Coil inductance (H) |
Must- operate voltage |
Must- release voltage |
Maxi- mum voltage |
Power consumption (VA, W) |
|||
| Rated voltage | 50 Hz | 60 Hz | Armature OFF |
Armature ON |
Percentage of rated voltage | |||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80% max. *1 |
30% min. *2 |
110% | Approx. 0.9 to 1.3 (at 60 Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 48 | 25.7 | 21.1 | 788 | 3.22 | 5.66 | |||||
| 100/110 | 11.7/12.9 | 10.0/11.0 | 3,750 | 14.54 | 24.6 | |||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 5.2/6.2 | 4.3/5.0 | 15,920 | 83.5 | 136.4 | |||||
| DC | 6 | 146 (151) | 41.0 (39.8) |
0.17 | 0.33 | 10% min. *2 |
Approx. 0.9 | |||
| 12 | 72.7 (75) | 165 (160) |
0.73 | 1.37 | ||||||
| 24 | 36.3 (37.7) | 662 (636) |
3.2 | 5.72 | ||||||
| 48 | 17.6 (18.8) | 2,725 (2,560) |
10.6 | 21.0 | ||||||
| 100/110 | 8.7 (9.0)/9.6 (9.9) | 11,440 (11,100) |
45.6 | 86.2 | ||||||
| 220 | 3.6 | 60,394 | 362.3 | 452.9 | Approx. 0.8 | |||||
