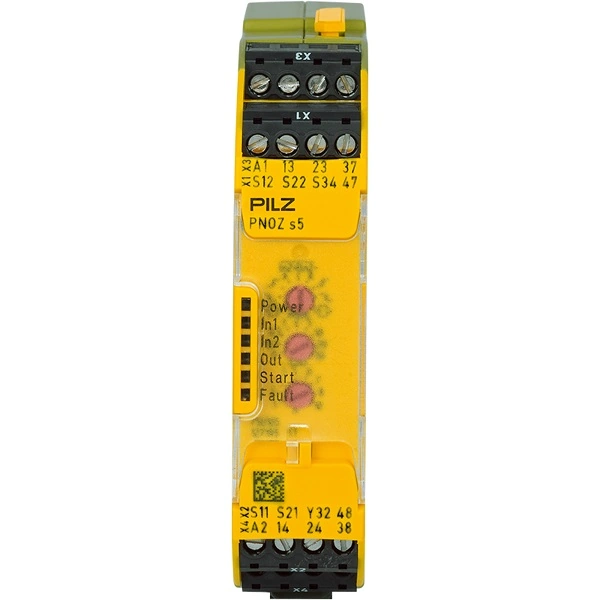

Rơ-le an toàn PNOZsigma 750105 của Pilz
– Nguồn cấp: 24 VDC
– Đầu vào: 2, đấu dây 1/2 kênh, khởi động thủ công/tự động
– Đầu ra: 2 N/O, 2 N/O t-d (t = 0,04 – 300 s), 1 SC, UB = 24 VDC
– Chứng nhận: CCC, CE, UKCA, cULus Listed, KOSHA, EAC (Eurasian), TÜV
– Chiều rộng: 22,5 mm, đầu nối vít
– Giám sát E-STOP, cổng an toàn, cảm biến màn chắn
– IP40
Rơ-le an toàn PNOZsigma 750105 của Pilz là rơle an toàn standalone
– Nguồn cấp: 24 VDC
– Đầu vào: 2, đấu dây 1/2 kênh, khởi động thủ công/tự động
– Đầu ra: 2 N/O, 2 N/O t-d (t = 0,04 – 300 s), 1 SC, UB = 24 VDC
– Chiều rộng: 22,5 mm, đầu nối vít
– Giám sát E-STOP, cổng an toàn, cảm biến màn chắn
– IP40
Thông số kỹ thuật – Van bi QH-QS-6-1/8 của Festo
Technical data
Electrical data
| Supply voltage (V) | 24 V |
| Type of supply voltage U1 | DC |
| Power consumption DC | 4 W |
Inputs
| Number of inputs | 2 |
Semiconductor outputs
| Number of semicond. outputs | 1 |
| Utilisation cat. to EN 60947-1 | DC-12 |
Relay outputs
| Utilisation cat. AC/DC1 stand. | EN 60947-4-1 |
| Voltage AC1 safety cont. | 240 V |
| Max. current AC1 safety cont. | 6 A |
| Voltage DC1 safety cont. | 24 V |
| Max. current DC1 safety cont. | 6 A |
| Utilisation cat. AC15/DC13sta. | EN 60947-5-1 |
| Voltage AC15 safety cont. | 230 V |
| Max. current AC15 safety cont. | 3 A |
| Voltage DC13 safety cont. | 24 V |
| Safety contacts: AC at UL | 240 VAC G.U. (same polarity) |
| Safety contacts: pilot duty | R300 B300 |
| Relay contact material | AgCuNi |
| Addit. contact details relay | + 0.2 µm Au |
Environmental data
| Climatic suitability to … | EN 60068-2-78 |
| Ambient temperature | -10 – 55 °C |
| Humidity rating | 93 % r. h. at 40 °C |
| Condensation permitted? | Not permitted |
| EMC to standard … | EN 60947-5-1 EN 61000-6-2 EN 61000-6-4 EN 61326-3-1 |
| Vibration to standard … | EN 60068-2-6 |
| Clearance & creepage dist. to | EN 60947-1 |
| Overvoltage category | III / II |
| Pollution degree clear.&creep. | 2 |
| Protection type, mounting | |
| Protection type, housing | IP40 |
| Terminal protection type |
Times
| Selectable times | 0.8 s 0.4 s 0.2 s 0.3 s 15 s 1.5 s 2.5 s 25 s 35 s 0.5 s 0.6 s 7 s 6 s 3 s 4 s 5 s 210 s 150 s 0.1 s 0.04 s 8 s 80 s 90 s 60 s 20 s 50 s 30 s 40 s 16 s 1 s 2 s 70 s 0.7000000000000001 s 100 s 120 s 300 s 200 s 140 s 160 s 14 s 180 s 3.5 s 12 s 240 s 10 s |
| Tolerance Tv | +/-1 % + +/-20 ms |
| Repetition accuracy | +/-1 % + +/-20 ms |
| Tolerance in event of error | +/-15 % + +/-20 ms |
| Max. delay time formula | tv + 15 % + 20 ms |
Mechanical data
| Mounting position | any |
| Housing material lower section | PC |
| Housing material front plate | PC |
| Housing material upper part | PC |
| Connection terminal | Screw terminal |
| Terminal style | plug-in |
| Flex. cond. c/s AWG info | 24 – 12 AWG |
| Height dimension | 98 mm |
| Width dimension | 22.5 mm |
| Depth dimension | 120 mm |
| Net weight | 235 g |
| Gross weight | 245 g |
