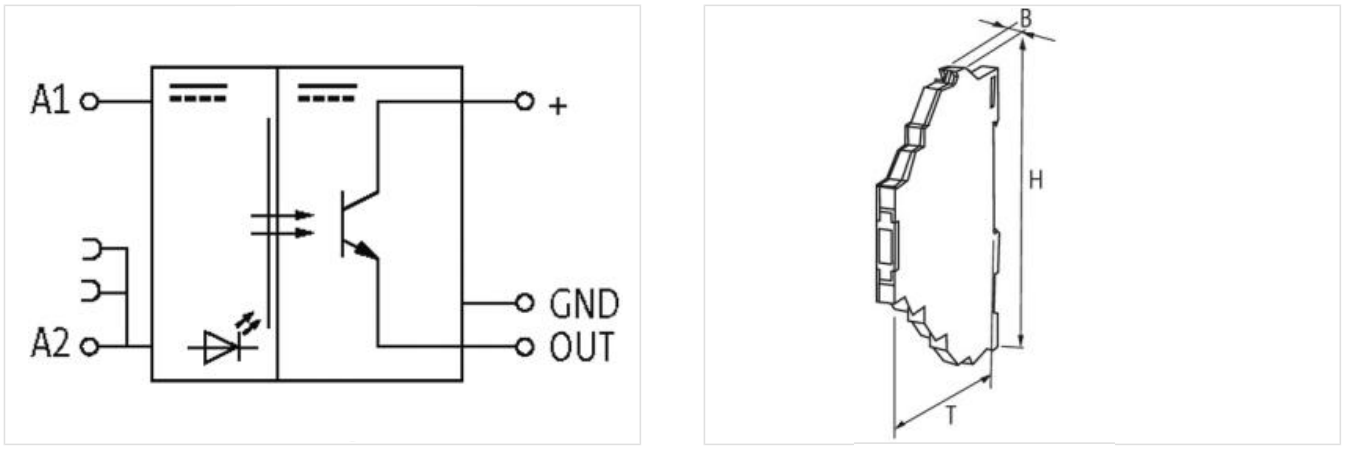

Relay bán dẫn 526100 là một OPTO-COUPLER
– Điện áp làm việc: IN 10 – 53 VDC; OUT 05 – 48 VDC
– Có LED vàng báo trạng thái
– Tần số chuyển mạch đến 500 kHz
Relay bán dẫn 526100, tải 48 VDC/ 0.1 A
Tần số chuyển mạch: 500 kHz max.
Có LED màu vàng chỉ báo trạng thái hoạt động của rơ-le bán dẫn
Dãi điện áp làm việc rộng
Thông số kỹ thuật – Relay bán dẫn 526100
Electrical data | Input
| Input voltage OFF DC min. | 0 V |
| Input voltage OFF DC max. | 7 V |
| Input voltage DC min. | 10 V |
| Input voltage DC max. | 30 V |
| Current input DC | 5,5 mA |
Electrical data | Output
| Switch off delay max. | 0,1 µs |
| Quiescent current OFF max. | 0,25 mA |
| Switching frequency ohmic max. | 500000 Hz |
| Voltage switching DC min. | 5 V |
| Switching voltage DC max. | 48 V |
| Switching current min. | 0 mA |
| Switching current max. | 0,1 A |
| Voltage drop AC max. | 1,2 V |
| Voltage drop DC max. | 1,2 V |
Diagnostics
| Status indication LED | yellow |
