Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21

Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21

Helmholz – Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21

– Chuẩn B PROFINET (100 MBit/giây).
– Tích hợp vào mạng tự động hóa thông qua tệp GSDML.
– 8 cổng RJ45 Ethernet với tốc độ lên đến 1000 Mbit/giây.
– Có 2 cổng thu phát SFP 1000 MBit/giây, single-mode hoặc multi-mode.
– Có thể sử dụng trong các ứng dụng PROFIsafe.
– Lắp trên DIN-rail.
– Có thẻ nhớ SD để lưu cấu hình.
– Hỗ trợ Media Redundancy Protocol (MRP)
– Có đầu vào cấp nguồn dự phòng.
– PoE

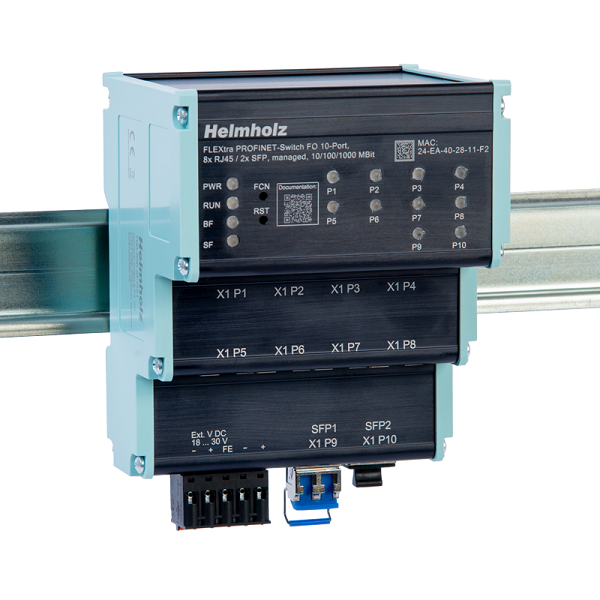

Helmholz – Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21

✍ Bộ chuyển mạch FLEXtra STAGE PROFINET hỗ trợ kết nối mạng PROFINET theo Tiêu chuẩn Conformance Class B, tốc độ 100 Mbit cũng như mạng Ethernet lên đến 1 Gbit. Power over Ethernet (PoE)

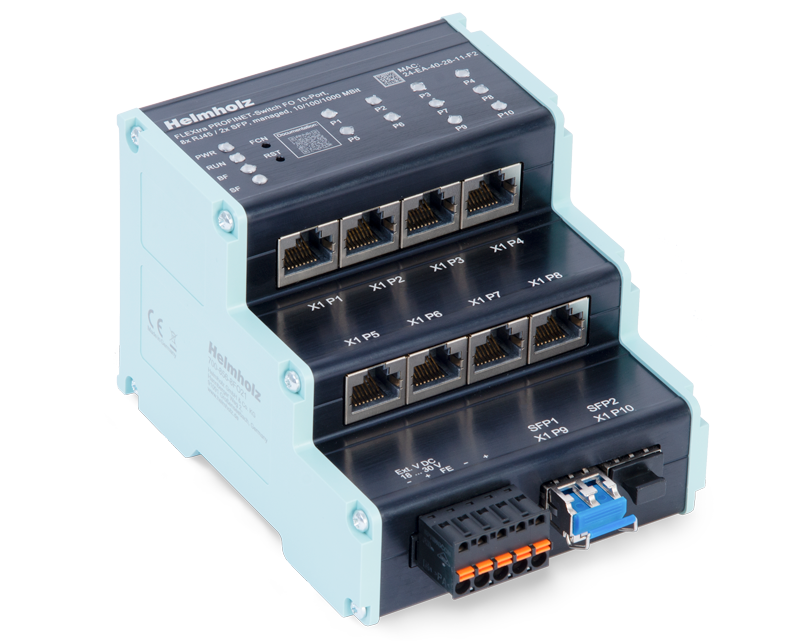

Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21 - hình ảnh giao diện
❖ Chuẩn B PROFINET (100 MBit/giây).
❖ Tích hợp vào mạng tự động hóa thông qua tệp GSDML.

Profinet switch kiểu tầng, managed - config

Profinet switch kiểu tầng, managed - MRP

❖ Cấu hình và chẩn đoán nhanh chóng và dễ dàng thông qua PROFINET và giao diện web.
❖ Ethernet 8 cổng RJ45 với tốc độ lên đến 1000 Mbit/giây.
❖ Có 2 cổng thu phát SFP 1000 MBit/giây, single-mode hoặc multi-mode.
❖ Có thể sử dụng trong các ứng dụng PROFIsafe.
❖ Lắp trên DIN-rail.
❖ Có thẻ nhớ SD để lưu cấu hình.
❖ Hỗ trợ Media Redundancy Protocol (MRP)

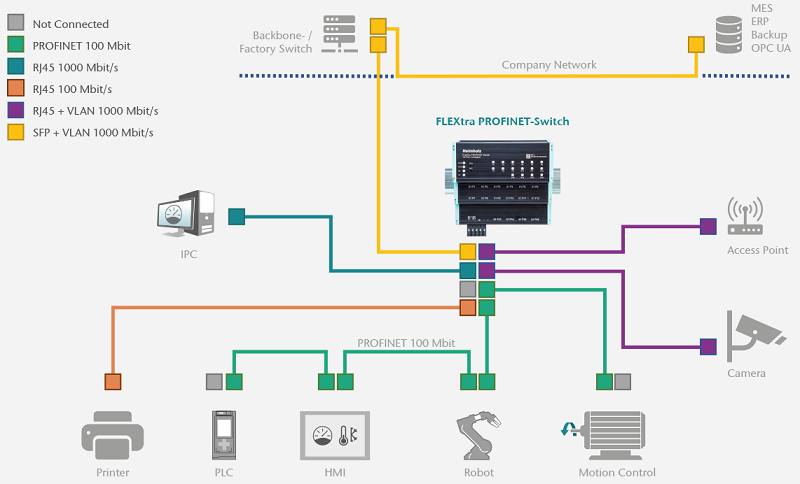

Profinet switch kiểu tầng, managed - sơ đồ kiến trúc mạng

Thông số kỹ thuật – Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21

FLEXtra STAGE PROFINET-Switch, managed 8x RJ45 / 2x SFP, 1 Gbit

General information

  • Order number 700-856-8FO21
  • Article name FLEXtra STAGE PROFINET-Switch FO, managed, 8x RJ45 / 2x SFP, 1Gbit
  • Scope of delivery FLEXtra PROFINET-Switch FO, 10-Port with power supply plug
  • Dimensions (DxWxH) 78 x 93 x 112 mm
  • Weight Approx. 420 g

PROFINET/Ethernet interface (X1)

  • Connection 8 x RJ45
  • 2 x Fiber Optic (FO) for SFP Transceiver modules, single mode or Multimode
  • integrated Switch
  • Transmission rate RJ45: 10/100/1000 Mbps
  • SFP: 1000 Mbps
  • Protocol PROFINET IO Device as defined in IEC 61158-6-10
  • Features PROFINET Conformance Class B (in Preparation),
  • Media Redundancy (MRP),
  • automatic addressing (DCP), topology detection (LLDP),
  • diagnostic alarms,
  • VLAN, SNMP V2, Port-Mirroring, Port statistics

Status indication

  • Function status 4 LEDs
  • Ethernet status 16 LEDs (two-colored)

Power supply

  • Voltage supply 2x DC 24 V, 18 − 30 V DC, redundant
  • Current draw max. 385 mA with DC 24 V
  • Power dissipation Max. 9,2 W

Ambient conditions

  • Ambient temperature -40 °C … +60°C
  • Transport and storage temperature -40 °C … +85 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Mounting position Any
  • Approvals CE

Quick start – Profinet switch kiểu tầng, managed 8, port RJ45, 2 port SFP 700-856-8FO21
