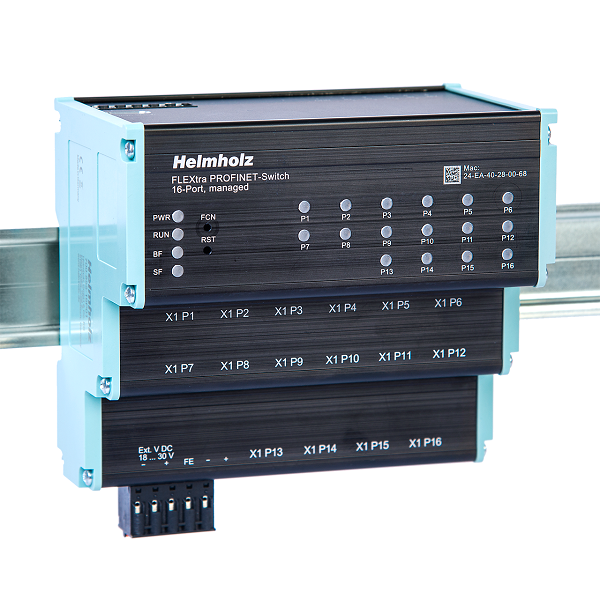

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01 - header

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01

– Chuẩn B PROFINET (100 MBit/giây).
– Tích hợp vào mạng tự động hóa thông qua tệp GSDML.
– Ethernet 16 cổng với tốc độ lên đến 1000 Mbit/giây.
– Có thể sử dụng trong các ứng dụng PROFIsafe
– Lắp trên DIN-rail.
– Có thẻ nhớ SD để lưu cấu hình.
– Hỗ trợ Media Redundancy Protocol (MRP)

Profinet switch kiểu tầng, managed 16 port RJ45 700-855-16P01

✍ Bộ chuyển mạch FLEXtra STAGE PROFINET hỗ trợ kết nối mạng PROFINET theo Tiêu chuẩn Conformance Class B, tốc độ 100 Mbit cũng như mạng Ethernet lên đến 1 Gbit.

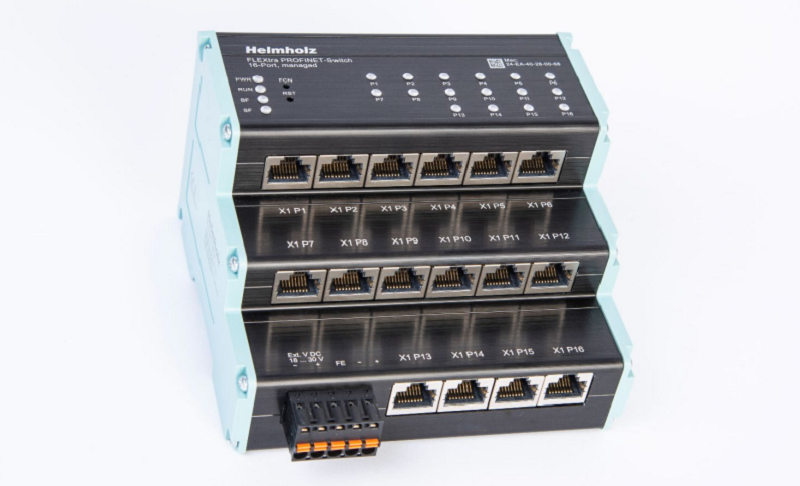

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01 - interface
❖ Chuẩn B PROFINET (100 MBit/giây).
❖ Tích hợp vào mạng tự động hóa thông qua tệp GSDML.

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01 - config
❖ Cấu hình và chẩn đoán nhanh chóng và dễ dàng thông qua PROFINET và giao diện web.

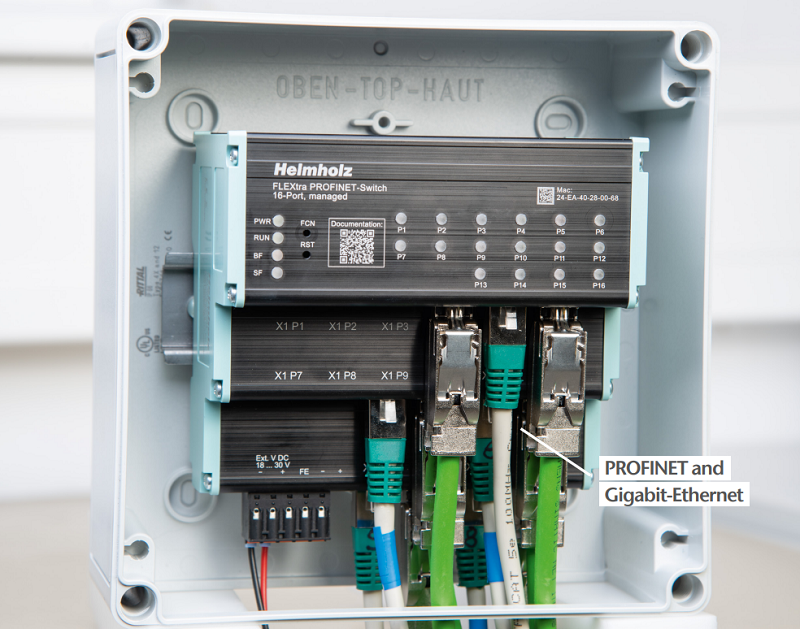

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01 - application

❖ Ethernet 16 cổng với tốc độ lên đến 1000 Mbit/giây.
❖ Có thể sử dụng trong các ứng dụng PROFIsafe
❖ Lắp trên DIN-rail.
❖ Có thẻ nhớ SD để lưu cấu hình.
❖ Hỗ trợ Media Redundancy Protocol (MRP)

Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01 - MRP

Thông số kỹ thuật Profinet switch kiểu tầng, managed, 16 port RJ45 700-855-16P01

FLEXtra STAGE PROFINET-Switch, managed 16 Port, 1 Gbit

General information

  • Order number 700-855-16P01
  • Article name FLEXtra STAGE PROFINET-Switch, managed, 16 Port, 1 GBit
  • Scope of delivery FLEXtra PROFINET-Switch 16-Port with power supply plug
  • Dimensions (DxWxH) 78 x 125 x 111 mm
  • Weight 550 g

PROFINET interface

  • Number 16
  • Connection RJ45, integrated switch
  • Transmission rate 10/100/1000 Mbps
  • Protocol PROFINET IO Device as defined in IEC 61158-6-10
  • Features PROFINET Conformance Class B
  • Media Redundancy (MRP)
  • automatic addressing (DCP)
  • topology detection (LLDP)
  • diagnostic alarms
  • VLAN
  • SNMP V2
  • Port mirroring
  • Port statistics

I/O

  • Inputs 4, type 3 according to DIN EN 61131-2
  • Outputs 2, 500mA 24V DC, with electronic fuse

Status Indication

  • Function status 4 LEDs
  • Ethernet status 16 LEDs (two-colored)

Power supply

  • Voltage supply 2x DC 24 V, 18 − 30 V DC, redundant
  • Current draw 400 mA with DC 24 V
  • Power dissipation 9,6 W

Ambient conditions

  • Ambient temperature -40°C … +60°C
  • Transport and storage temperature -40 °C … +85 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Mounting position Any
  • Approvals CE
