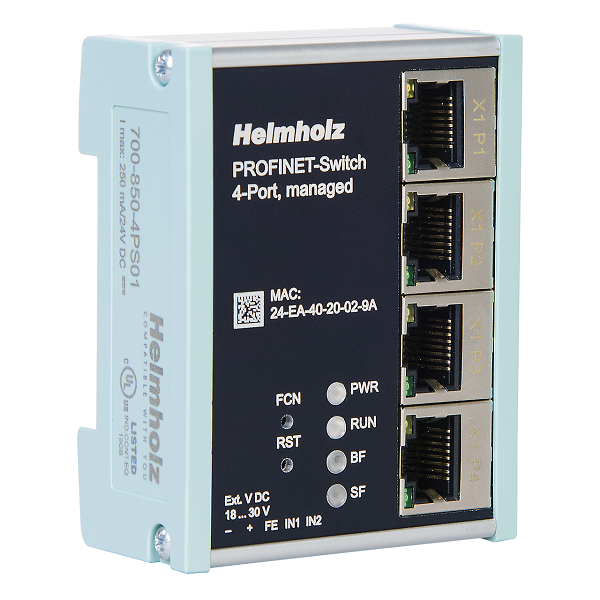

Profinet switch kiểu flat, managed, 4 port RJ45 - header

Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01

Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01

– Chuẩn B PROFINET (100 MBit/giây).
– Tích hợp vào mạng tự động hóa thông qua tệp GSDML.
– 4 cổng Profinet, tốc độ 100 Mbit/giây.
– Có thể sử dụng trong các ứng dụng PROFIsafe
– Lắp trên DIN-rail.
– Hỗ trợ Media Redundancy Protocol (MRP)

Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01

✍ Bộ chuyển mạch FLEXtra FLAT PROFINET hỗ trợ kết nối mạng PROFINET theo Tiêu chuẩn Conformance Class B, tốc độ 100 Mbit.

Profinet switch kiểu flat, managed, 4, 8, 16 port RJ45 - overview
❖ Chuẩn B PROFINET (100 MBit/giây).
❖ Tích hợp vào mạng tự động hóa thông qua tệp GSDML.

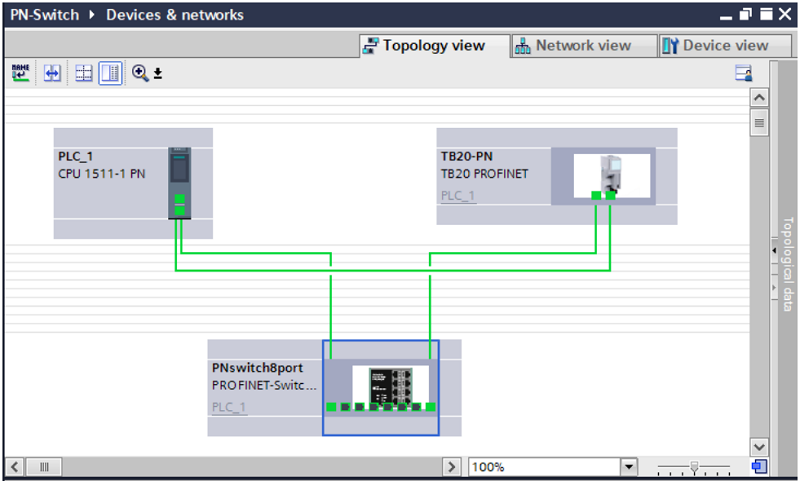

Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01 - TIA portal config
❖ Cấu hình và chẩn đoán nhanh chóng và dễ dàng thông qua PROFINET và giao diện web.
❖ Có thể sử dụng trong các ứng dụng PROFIsafe.
❖ Lắp trên DIN-rail.
❖ Hỗ trợ Media Redundancy Protocol (MRP)

Profinet switch kiểu flat, managed - MRP ring

Profinet switch kiểu flat, managed, 4, 8, 16 port RJ45 - MRP ring 2

Thông số kỹ thuật – Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01

FLEXtra FLAT PROFINET-Switch, managed 4x RJ45

General information

  • Order number 700-850-4PS01
  • Article name FLEXtra FLAT PROFINET Switch, managed, 4-port, 100 Mbit
  • Scope of delivery PROFINET Switch 4-port with power supply plug
  • Dimensions (DxWxH) 32,5 x 58,5 x 76,5 mm
  • Weight Approx. 135 g

PROFINET interface

  • Number 4
  • Protocol PROFINET IO Device as defined in IEC 61158-6-10
  • Transmission ratemax. 100 Mbps
  • Connection RJ45 socket
  • Features Media Redundancy Protocol (MRP-Client), automatic addressing / topology detection (LLDP, DCP), conformance class B

Status indication

  • Functional status 4 LEDs
  • Ethernet status 8 LEDs

Power supply

  • Voltage supply 24 V DC (18…30 V DC)
  • Current draw Max. 250 mA with 24 V DC
  • Power dissipation Max. 2.4 W

Ambient conditions

  • Ambient temperature -40 °C … +75°C
  • Transport and storage temperature -40 °C … +85 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP20
  • Approvals CE, UL, PROFINET Conformance Class B

UL

  • UL UL 61010-1/ UL 61010-2-201
  • Pollution degree 2
  • Voltage supply DC 24 V (18 … 30 V DC, SELV and limited energy circuit)
  • Altitude Up to 2,000 m
  • Temperature cable rating 87 °C

Quick start Profinet switch kiểu flat, managed, 4 port RJ45 700-850-4PS01
