PROFIBUS Connector Helmholz 700-972-7BB50 - header

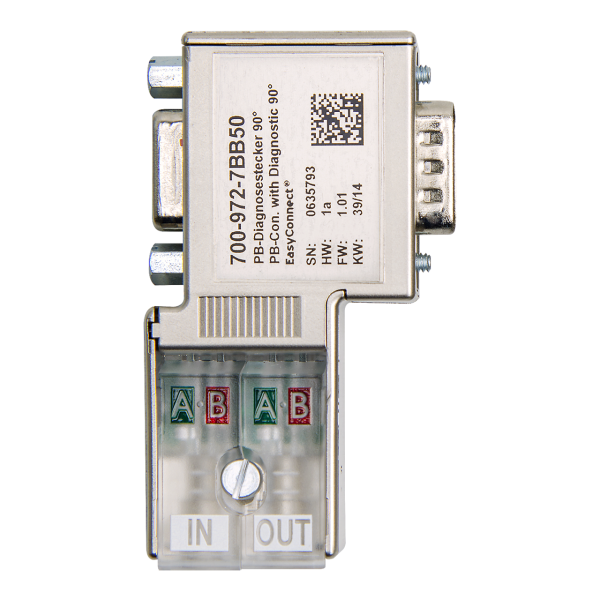

PROFIBUS Connector Helmholz 700-972-7BB50

PROFIBUS Connector Helmholz 700-972-7BB50 của Helmholz

– Được tích hợp điện trở đầu cuối, dạng switch, IP20
– Có dao cắt dây tiện dụng
– Có PG connector. Có LED diagnostic 3 màu





Helmholz PROFIBUS Connector Helmholz 700-972-7BB50 – Đầu nối Profibus có PG connection, có đèn LED diagnostic 3 màu
Kết nối PROFIBUS (Plug male sub-D-90°), cho cáp cứng FC standard, 1 × 2 × 0.64 mm

PROFIBUS Connector Helmholz 700-972-7BB50 - kiểu dáng

Điện áp hoạt động thông qua thiết bị profibus: 4.75…5.25 V DC
Được tích hợp điện trở đầu cuối, dạng switch
Dòng tiêu thụ max. 35 mA
Tốc độ truyền 12 Mbit/s
Kích thước D x W x H: 40 x 17 x 72 mm
Dãi nhiệt độ 0…+60 °C
Cấp độ bảo vệ IP20
Có dao cắt dây tiện dụng

Thông số kỹ thuật PROFIBUS Connector Helmholz 700-972-7BB50

General information

  • Order number: 700-972-7BB50
  • Article name: PROFIBUS connector, 90 °, EasyConnect®, diagnostics LED, with PG
  • Scope of delivery: PROFIBUS connector, installation instructions
  • Dimensions (DxWxH): 40 x 17 x 72 mm
  • Weight: 40 g
  • Cable outlet: Vertical cable outlet, suitable for FastConnect stripping tool
  • Terminating resistor: Resistor combination integrated and switchable using slide switch
  • PROFIBUS bus cable: FC standard cable, rigid or flexible, 0.64 mm Ø, 60/75 °C copper cable
  • Connector type: EasyConnect®
  • Status indicator: 1 LED, 3-color
  • Voltage supply: +4.75 … +5.25 V DC (must come from the device)
  • Current draw 35 mA

PROFIBUS interface

  • Number: 1
  • Transmission rate: 12 Mbps
  • Connection: SUB-D connector, 9-pin

Ambient conditions

  • Ambient temperature: -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.)
  • Transport and storage temperature: -25 °C … +85 °C
  • Relative air humidity: 70 % at +25 °C
  • Pollution degree: 2
  • Protection rating: IP20
  • Approvals: CE, UL
