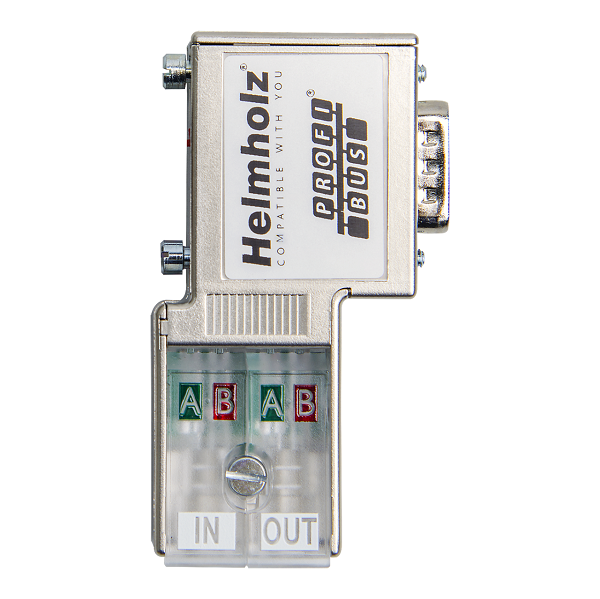

PROFIBUS Connector 90° EasyConnect của Helmholz 700-972-0BA50

PROFIBUS Connector 90° EasyConnect của Helmholz 700-972-0BA50

– Được tích hợp điện trở đầu cuối, dạng switch, IP20
– Tốc độ truyền 12 Mbit/s
– Không có PG connector
– Kích thước D x W x H: 40 x 17 x 72 mm

PROFIBUS Connector 90° EasyConnect của Helmholz 700-972-0BA50 là đầu nối Profibus không có PG connection, dành cho cáp cứng FC standard hoặc cáp flexible

PROFIBUS Connector 90° EasyConnect của Helmholz 700-972-0BA50 - detail

Điện áp hoạt động thông qua thiết bị profibus: 4.75…5.25 V DC
Được tích hợp điện trở đầu cuối, dạng switch
Tốc độ truyền 12 Mbit/s
Dãi nhiệt độ 0…+60 °C
Cấp độ bảo vệ IP20

Thông số kỹ thuật PROFIBUS Connector 90° EasyConnect của Helmholz 700-972-0BA50

PROFIBUS Connector 90° EasyConnect® without PG

General information

Order number 700-972-0BA50
Article name PROFIBUS connector, 90 °, EasyConnect®, without PG
Scope of delivery PROFIBUS connector, installation instructions
Dimensions (DxWxH) 40 x 17 x 72 mm
Weight Approx. 40 g
Cable outlet Vertical cable outlet, suitable for FastConnect stripping tool
Terminating resistor Resistor combination integrated and switchable using slide switch
PG connection socket no
PROFIBUS bus cable FC standard cable, solid or flexible, 0.64 mm Ø, 60/75 °C copper cable
Connector type EasyConnect®
Maximum outside diameter 8.0 mm
Voltage supply +4.75 … +5.25 V DC (must come from the device)
Current draw Max. 12.5 mA

PROFIBUS interface

Number 1
Transmission rate max. 12 Mbps
Connection SUB-D connector, 9-pin
Connection SUB-D connector, 9-pin

Ambient conditions

Ambient temperature -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.)
Transport and storage temperature -25 °C … +85 °C
Relative air humidity 70 % at +25 °C
Pollution degree 2
Protection rating IP20
Approvals CE, UL
