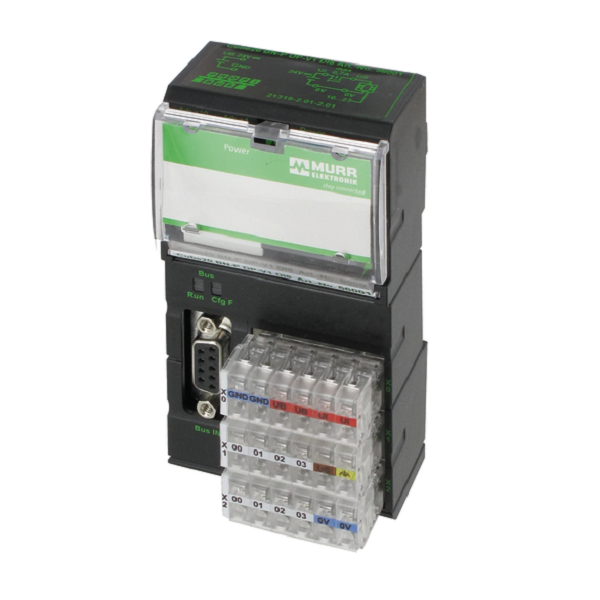

Nút mạng trạm IO phân tán mạng Profibus Cube20 56001
– Bus nodes tích hợp DI8 – 8 kênh đầu vào số (digital); PNP
– Spring clamp terminal
– Mạng truyền thông: PROFIBUS DP
– Đầu vào: 24 V DC
– IP20
Nút mạng trạm IO phân tán mạng Profibus Cube20 56001 là một mô-đun I/O phân tán dùng trong hệ thống điều khiển sử dụng giao thức mạng PROFIBUS DP
– Bus nodes tích hợp DI8 – 8 kênh đầu vào số (digital); PNP
– Spring clamp terminal
– Mạng truyền thông: PROFIBUS DP
– Điện áp làm việc: 24 V DC
Thông số kỹ thuật – Nút mạng trạm IO phân tán mạng Profibus Cube20 56001
| Norm operating voltage | EN 61131-2 |
|---|---|
| Operating voltage DC | 24 V |
| Operating voltage US DC | 24 V |
| Total current US max. | 4 A |
| Total current UA max. | 4 A |
| Current consumption max. | 150 mA |
| Current carrying capacity max. | 0.7 A |
|---|---|
| Input filter time | 1 ms |
| Type input | PNP (EN 61131-2) |
| Machine Option Management | yes |
|---|
| Address setting type | Rotary switch |
|---|---|
| Address range min. | 0 |
| Address range max. | 99 |
| Address range inputs max. | 244 Bytes |
| Address range outputs max. | 244 Bytes |
| Short circuit diagnosis | yes |
|---|---|
| Overload diagnosis | yes |
| Diagnostic | Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module |
| LED display | Ethernet connection/data traffic |
| Connection cross section max. | 1.5 mm² |
|---|
| Terminal row X2 | Input |
|---|---|
| Terminal row X3 | Input |
| Degree of protection (EN IEC 60529) | IP20 |
|---|---|
| Galvanic separation (operating voltage) | yes |
| Galvanic separation input/output | yes |
| Number extension modules max. | 15 |
|---|

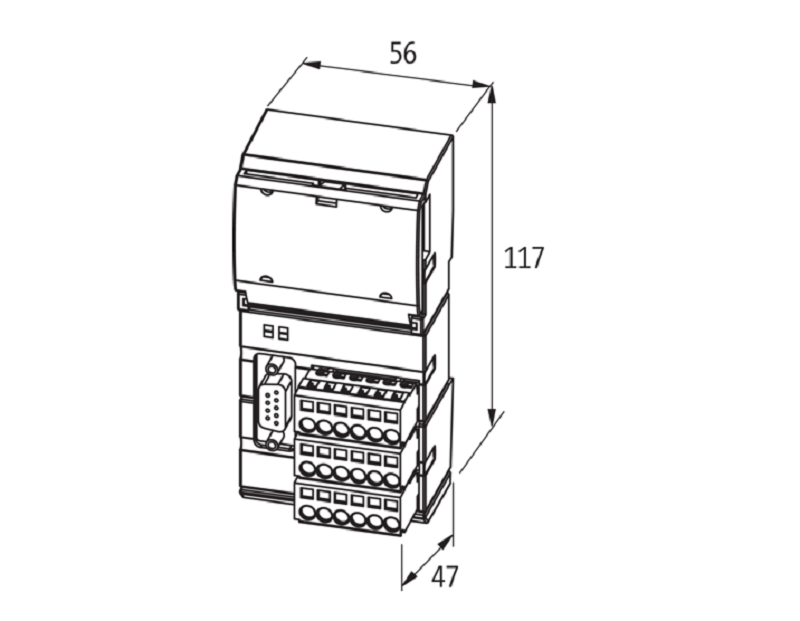

| Height | 117 mm |
|---|---|
| Width | 56 mm |
| Depth | 47 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | (EN 60715), mounting rail |
| Operating temperature min. | 0 °C |
|---|---|
| Operating temperature max. | 55 °C |
| Storage temperature min. | -20 °C |
| Storage temperature max. | 85 °C |
