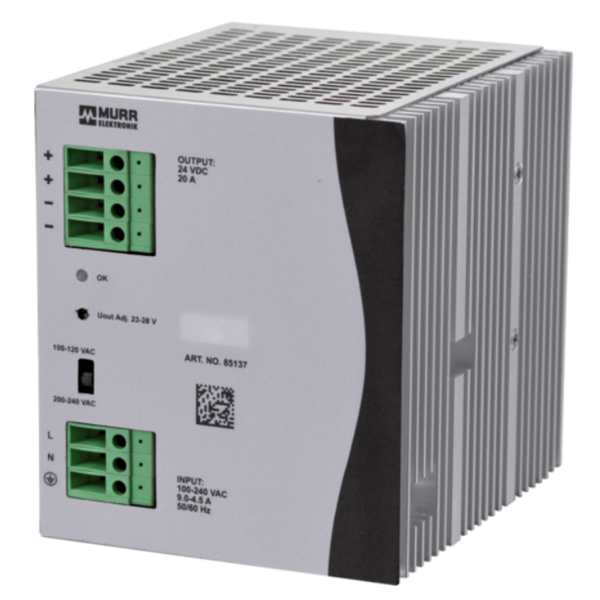

Nguồn 24VDC 20A 1 pha Eco-Rail 85137
– Điện áp ngõ vào: 90…132 V AC / 173 … 264 VAC
– Ngõ ra: 23…28 V DC
– Dòng điện: 20 A
– Cho phép đấu nối nối nối tiếp ngõ ra 2 bộ nguồn
– Thời gian duy trì khi mất nguồn : tối thiểu 15 ms (115 V AC); min. 20 ms (230 V AC)

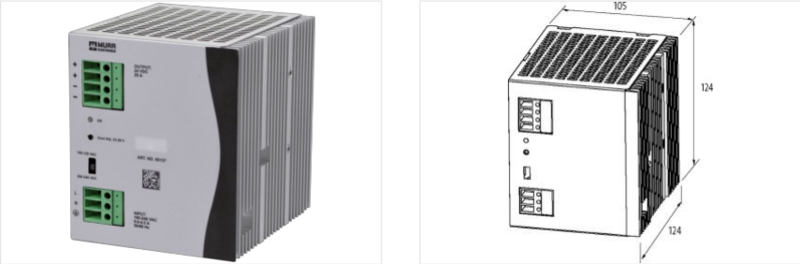

– Kích thước (H x W x D): 124 x 105 x 124 mm
Nguồn 24VDC 20A 1 pha Eco-Rail 85137
– Điện áp ngõ vào: 90…132 V AC
– Ngõ ra: 24 V/ 20 A DC
– Trọng lượng: 1.6kg
– Xuất xứ: Trung Quốc (CN)
Thông số kỹ thuật – Nguồn 24VDC 20A 1 pha Eco-Rail 85137
Electrical data
| Number of devices series connection max. | 2 |
| Parallel connection | no |
| Series connection | yes |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Fuse protection primary side internal | 12 A |
| Characteristic back-up fuse | Inertia |
| Input voltage 1 AC | 100 V |
| Input voltage 1 AC min. | 90 V |
| Input voltage 1 AC max. | 132 V |
| Input voltage 2 AC | 200 V |
| Input voltage 2 AC min. | 173 V |
| Input voltage 2 AC max. | 264 V |
| Input current at input voltage 1 AC | 7,8 A |
| Input current at input voltage 2 AC | 4 A |
| Inrush current max. | 40 A @ 230 V |
| Efficiency | 89 % @ 115 V AC, 90 % @ 230 V AC |
Electrical data | Output
| Output voltage DC | 24 V |
| Output voltage DC min. | 23 V |
| Output voltage DC max. | 28 V |
| Output voltage adjustable | yes |
| Output current | 20 A |
| Ripple effective max. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Overload protection output | yes |
| Short-circuit protection output | yes |
