NETLink PRO Compact - Bộ chuyển đổi giao thức Ethernet-Profibus 700-884-MPI21

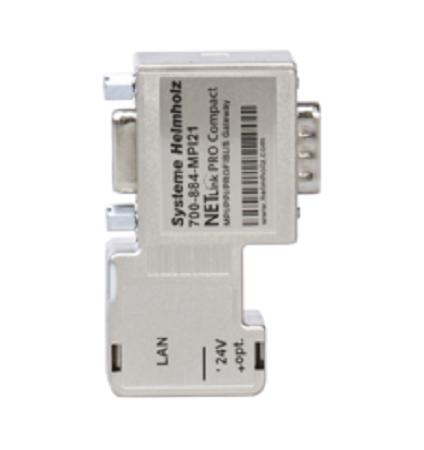

Bộ chuyển đổi giao thức Ethernet-Profibus - diện mạo
Bộ chuyển đổi giao thức Ethernet-Profibus - diện mạo

NETLink PRO Compact – Bộ chuyển đổi giao thức Ethernet-Profibus 700-884-MPI21

Bộ chuyển đổi giao thức Ethernet-Profibus 700-884-MPI21

– Nhỏ gọn
– Chức năng bảo mật cho việc truy cập bằng giao thức TCP / IP
– Dễ dàng cấu hình thông qua giao diện web

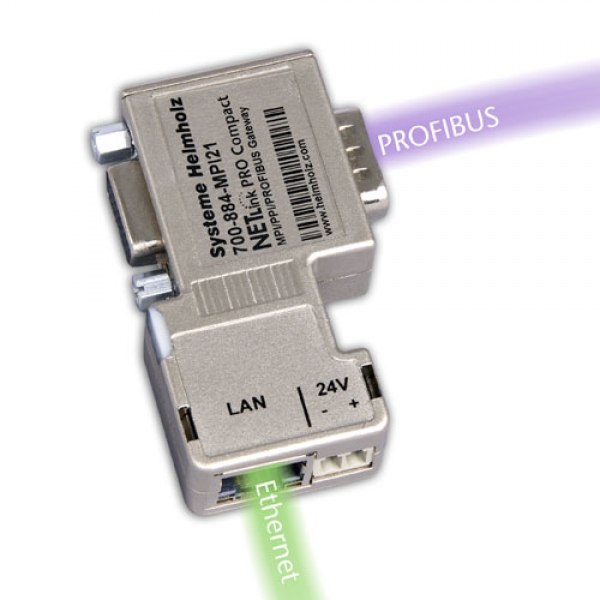

NETLink PRO Compact 700-884-MPI21 là Bộ chuyển đổi giao thức Ethernet-Profibus

Một thiết bị khá nhỏ gọn, tương tự như đầu nối Profibus, phục vụ mục đích lập trình, cấu hình, tải/ nạp chương trình PLC S7…
☞ Là cổng kết nối giữa mạng TCP và mạng MPI, PPI hoặc PROFIBUS trong truyền thông công nghiệp.
☞ Lắp đặt đơn giản, dễ dàng, không cần thay đổi cấu hình phần cứng.

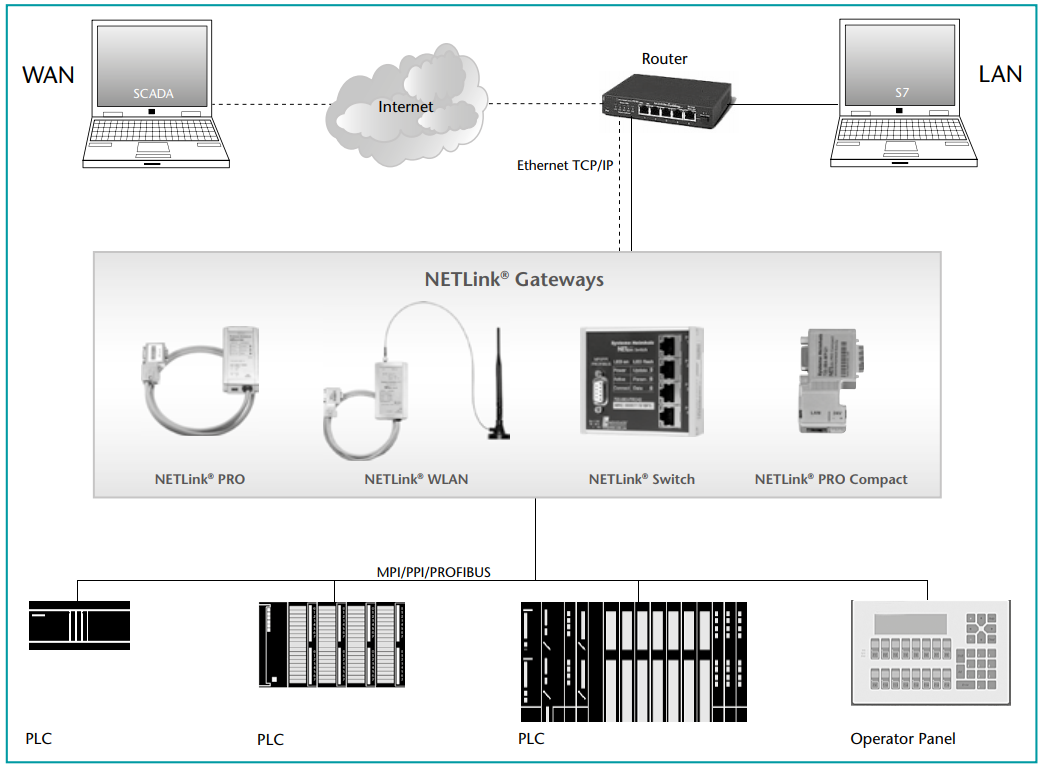

Bộ chuyển đổi giao thức Ethernet-Profibus trong HT mạng

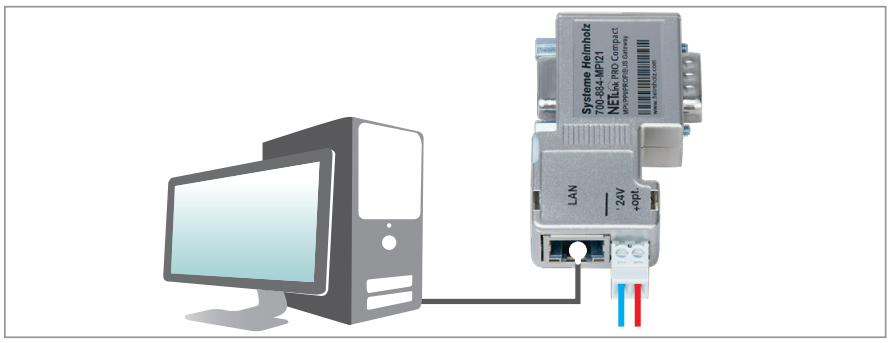

☞ Nó cho phép kết nối máy tính đến từng trạm MPI/ PROFIBUS của hệ thống fieldbus qua cổng RJ45.

Bộ chuyển đổi giao thức Ethernet-Profibus - kết nối

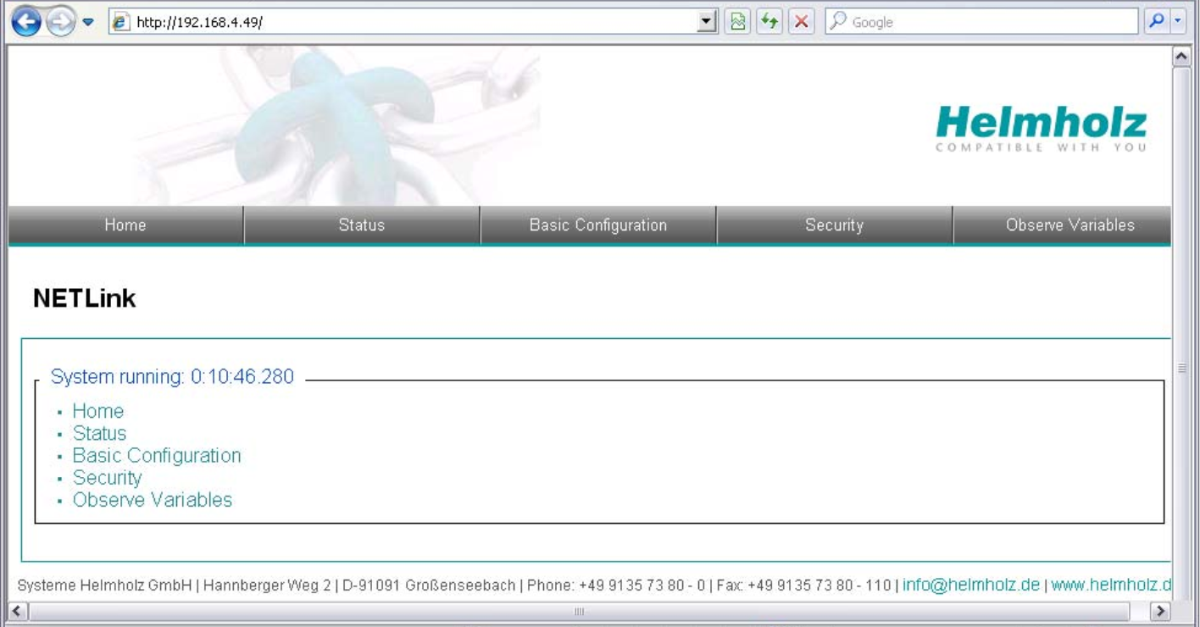

☞ Giao diện web được tích hợp sẵn cung cấp các tính năng tham số hóa, chẩn đoán và bảo mật.

Bộ chuyển đổi giao thức Ethernet-Profibus - giao diện web

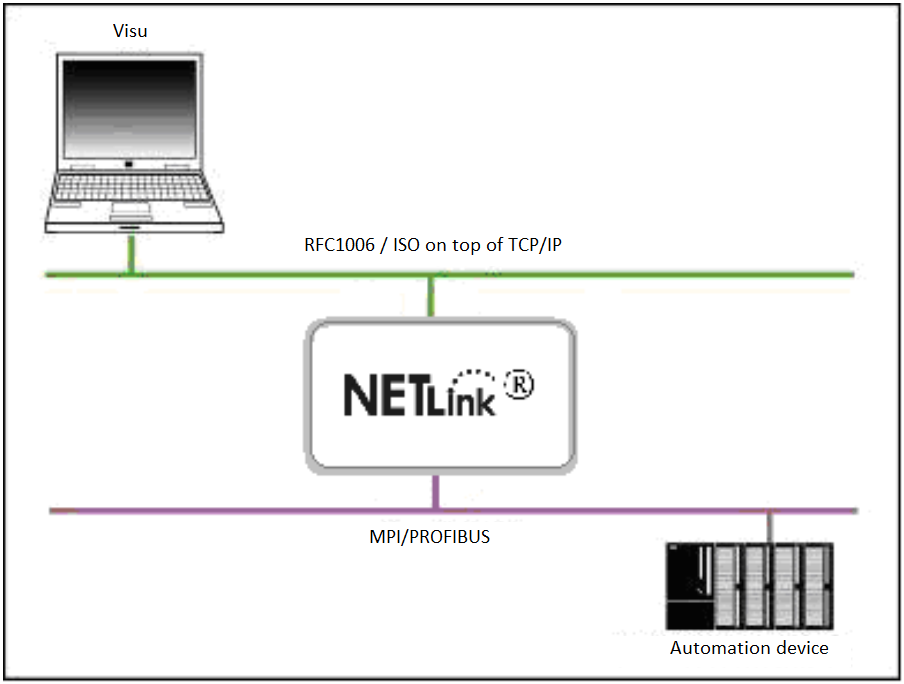

☞ Sử dụng giao thức RFC 1006 (ISO on TCP).

Bộ chuyển đổi giao thức Ethernet-Profibus - RFC 1006 (ISO trên TCP)

• Hỗ trợ giao tiếp giữa CPU với CPU (S7-300 và S7-400).
• Tốc độ truyền thông MPI/ PPI/ PROFIBUS từ 9,6 kbps đến 12 Mbps.
• Lên đến 32 kết nối MPI / PROFIBUS
• Cách ly về điện đối với MPI / PPI / PROFIBUS
• Nguồn có thể được cung cấp bởi CPU hoặc bởi nguồn 24 VDC bên ngoài, tùy mục đích sử dụng

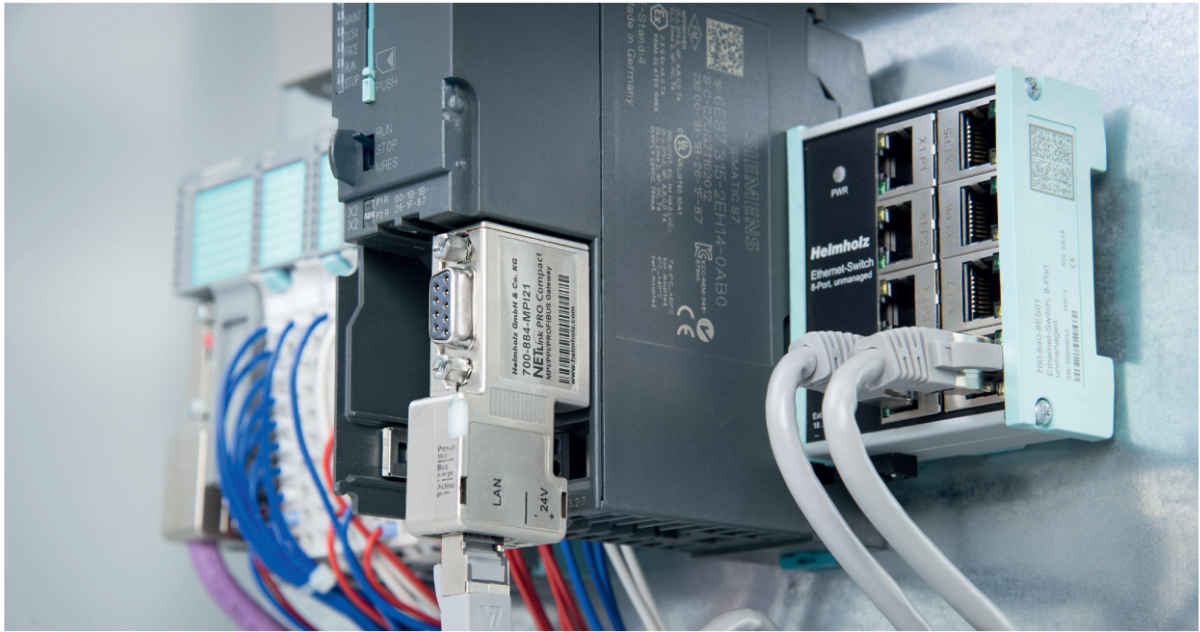

Bộ chuyển đổi giao thức Ethernet-Profibus - hình ảnh thực tế

Link NETLink PRO Compact 700-884-MPI21

Thông số kỹ thuật Bộ chuyển đổi giao thức Ethernet-Profibus

General information

  • Order number: 700-884-MPI21
  • Article name: NETLink PRO Compact
  • Dimensions (DxWxH): 40 x 17 x 64 mm
  • Weight: 110 g
  • Supported operating systems: No limitation (driver for SIMATIC NETLink-S7-NET only Windows XP/2003R2/7/2008R2/8.1/2012 R2/10)

Communication interface

  • Number: 1
  • Type
    • 10 Base-T/100 Base-TX
    • Auto MDI/MDIX
  • Protocol: FDL,RFC 1006
  • Connection: RJ45
  • Transmission rate: 10/100 Mbps autom. detection

MPI/PPI/PROFIBUS interface

  • Number: 1
  • Type: RS485, isolated
  • Connection: SUB-D male connector, 9-pin. with PG interface and repeater
  • Transmission rate: 12 Mbps autom. detection

Status indicator

  • LED: 5 LEDs, 2 of them bi-color

Power supply

  • Voltage supply24 V DC, 18–30 V DC
  • Current draw: max. 200 mA at DC 24 V

Ambient conditions

  • Ambient temperature: 0 °C … +60°C
  • Transport and storage temperature: -20 °C … +80 °C
  • Relative air humidity: 95 % r H without condensation
  • Pollution degree: 2
  • Protection rating: IP20
  • Approvals: CE

Link:
Datasheet NETLink PRO Compact – Bộ chuyển đổi giao thức Ethernet-Profibus 700-884-MPI21

NETLink PRO Compact, NETLink Ethernet Gateways, Quick Start Guide
