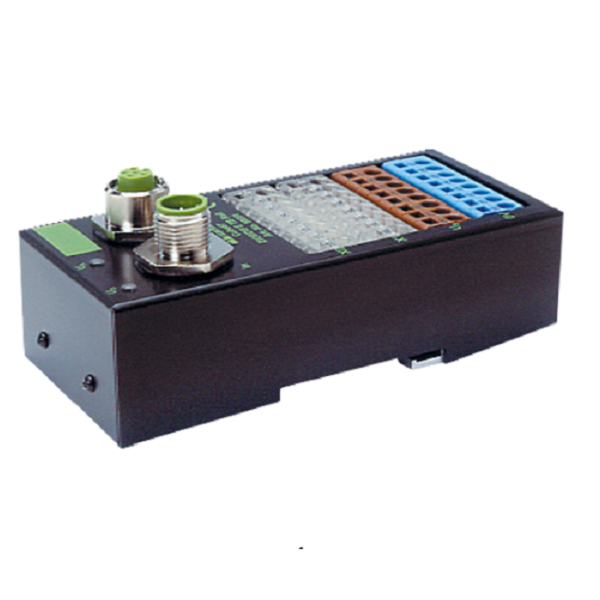

Murrelektronik TERMINAL MODULE CUBE67 IP67 56691
– DIO8/DI8 – (E) TB-Rail
– Ngõ vào kiểu PNP 3-wire sensor/ switch cơ
– Spring clamp terminals FK
– Điện áp làm việc: 24 V DC
– IP20
Murrelektronik TERMINAL MODULE CUBE67 IP67 56691 là một thiết bị I/O IP20 kết nối và giao tiếp với hệ thống Cube67
– DIO8/DI8 – (E) TB-Rail
– PNP; cho cảm biến 3 dây và công tắc cơ
– Spring clamp terminals FK
– Điện áp làm việc: 24 V DC
– Kích thước: 45 x 54 x 113 mm
– Có vỏ bọc cách điện bảo vệ
Thông số kỹ thuật – Murrelektronik TERMINAL MODULE CUBE67 IP67 56691
Electrical data | Supply
| Norm operating voltage | EN 61131-2 |
| Operating voltage US DC | 24 V |
| Operating voltage UA DC | 24 V |
| Current consumption max. | 50 mA |
| Total current UA max. | 4 A |
| Total current US max. | 4 A |
Electrical data | Input
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Input filter time | 1 ms |
| Sensor current US per input max. | 0,2 A |
Electrical data | Output
| Overload resistant | yes |
| Short-circuit protected | yes |
| Output current per pin max. | 0,5 A |
| Lamp load | 10 W |
Diagnostics
| Actuator warning | per channel via LED and BUS |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| Short circuit diagnosis | yes |
| LED display | Ethernet connection/data traffic |
| Overload diagnosis | yes |
Installation | Pin assignment
| Terminal row X0 | Input |
| Terminal row X1 | Input/Output |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
Mechanical data | Mounting data
| Mounting method | geschnappt |
| Suitable for mounting type | mounting rail, (EN 60715) |
| Height | 113 mm |
| Width | 54 mm |
| Depth | 45 mm |
Environmental characteristics | Climatic
| Operating temperature min. | 0 °C |
| Operating temperature max. | 55 °C |
| Storage temperature min. | -20 °C |
| Storage temperature max. | 75 °C |
