Murrelektronik Gateway ProfiNet/AS-i, 1 Master, P24 56470
– 1 Master AS-i
– Giao diện Fieldbus: PROFINET (RJ-45)
– Điện áp nguồn: 24 V DC
– Tốc độ truyền: 100 MBaud
– IP20
Murrelektronik Gateway ProfiNet/AS-i, 1 Master, P24 56470 là một thiết bị kết nối mạng AS-Interface (AS-i) với hệ thống PROFINET (Profinet – AS-i gateway)
– 1 Master AS-i
– Fieldbus: PROFINET (RJ-45)
– Điện áp nguồn: 24 V DC
– Tốc độ truyền: 100 MBaud
– Quản lý và giao tiếp tối đa với 62 slave AS-i
– Chẩn đoán và cấu hình qua PROFINET
Thông số kỹ thuật – Murrelektronik Gateway ProfiNet/AS-i, 1 Master, P24 56470
Electrical data
| Rated operating current AS-Interface max. | 250 mA |
| Security level | PELV |
Electrical data | Supply
| Operating voltage DC | 24 V |
| Operating voltage DC min. | 20 V |
| Operating voltage DC max. | 30,6 V |
Industrial communication
| Supported protocol | PROFINET |
Industrial communication | Bus data
| Automatic baudrate detection | no |
| Baud rate max. | 100 MBaud |
Industrial communication | AS-Interface
| AS-i specification | V3.0 |
| Number of slaves max. | 62 |
| Diagnostic interface serial | RJ45/Fieldbus |
| Cycle time AS-i | 150 µs × (number of slaves + 2) |
Industrial communication | Profinet
| PROFINET conformance class | B |
Installation | Connection
| Family construction form | RJ45 |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Rated insulation voltage | 500 V |

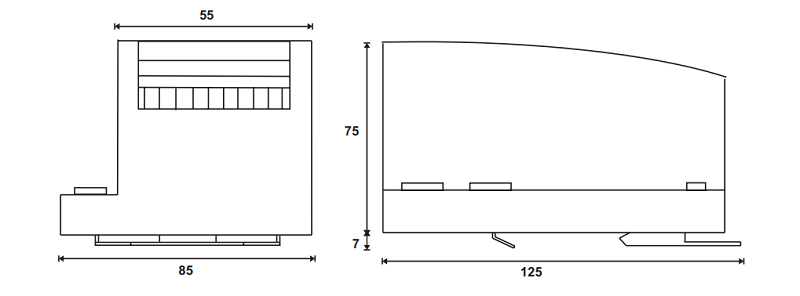

Mechanical data | Mounting data
| Mounting method | geschnappt |
| Suitable for mounting type | mounting rail, (EN 60715) |
| Height | 120 mm |
| Width | 85 mm |
| Depth | 83 mm |
Environmental characteristics | Climatic
| Operating temperature min. | 0 °C |
| Operating temperature max. | 55 °C |
| Storage temperature min. | -25 °C |
| Storage temperature max. | 85 °C |
Conformity
| Product standard | EN 61131-2, EN 62026-2 |
