Murrelektronik 9000-41091-1102000
– Điện áp ngõ vào: 24 V DC / 40 A (được cấp nguồn thông qua mô-đun nguồn).
– Ngõ ra: 24 V DC / 11…20 A .
– Số ngõ ra: 1.
– Tín hiệu CTRL: ON / OFF.
– Công suất tải dung tối đa: 30 mF.

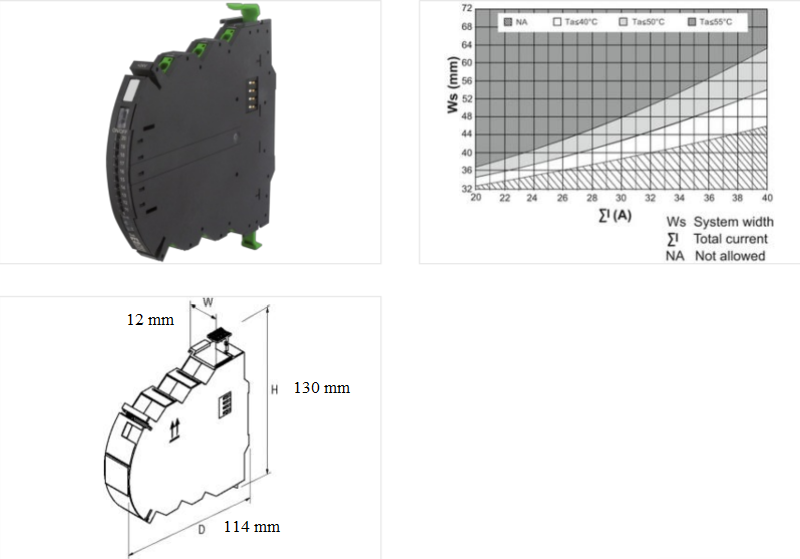

– Kích thước (H x W x D): 130 x 12 x 114 mm.
Murrelektronik 9000-41091-1102000 là bộ bảo vệ dòng DC dạng mô-đun, có thể chỉnh được dòng bảo vệ
– Điện áp ngõ vào: 24 V DC / 40 A (được cấp nguồn thông qua mô-đun nguồn).
– Ngõ ra: 24 V DC / 11…20 A .
– Số ngõ ra: 1.
– Trọng lượng: 0.074 kg.
– Xuất xứ : CZ ( Cộng hòa Sec ).
Thông số kỹ thuật – Murrelektronik 9000-41091-1102000
Electrical data | Supply
| Total current max. | 40 A |
Electrical data | Input
| CTRL input voltage control inputs high min. | 9 V |
| CTRL input voltage control inputs high max. | 30 V |
| CTRL signal | ON/OFF |
| Input voltage 1 DC | 12 V |
| Input voltage 2 DC | 24 V |
| Input voltage DC min. | 9 V |
| Input voltage DC max. | 30 V |
| ON input voltage control inputs min. | 9 V |
| ON input voltage control inputs max. | 30 V |
| ON pulse length control inputs high min. | 120 ms |
| Total current bridge set max. | 40 A |
Electrical data | Output
| Number of output channels | 1 |
| Triggering current DC full load per channel | 20 A |
| Switch-on capacity max. | 30 mF |
| Tolerance trigger current min. | -5 % |
| Tolerance trigger current max. | 15 % |
Installation
| Connection cross-section static min. | 0,2 mm² |
| Connection cross section static max. | 2,5 mm² |
| Connection cross-section dynamic min. | 0,2 mm² |
| Connection cross section dynamic max. | 4 mm² |
| AWG number static min. | 14 |
| AWG number static max. | 24 |
| AWG number dynamic min. | 12 |
| AWG number dynamic max. | 24 |
Installation | Connection
| Connection | Bridge system |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
