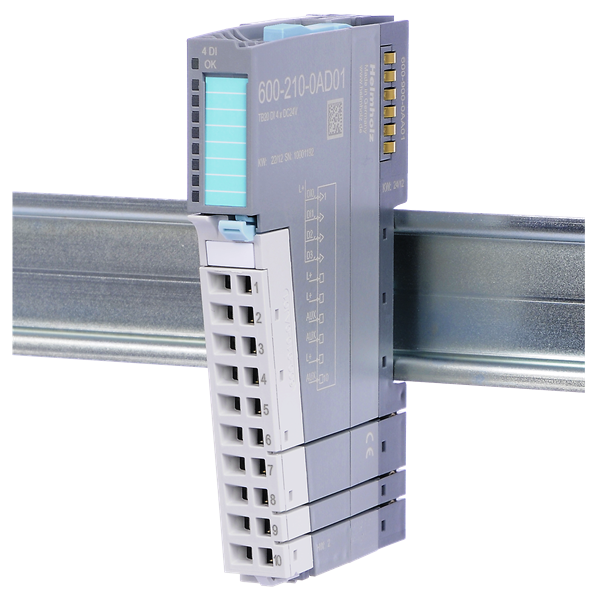

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01 - header

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01 của Helmholz

– Thiết kế nhỏ gọn
– 4 ngõ vào digital 24 VDC
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01 của Helmholz  dùng cho hệ thống I/O TB20

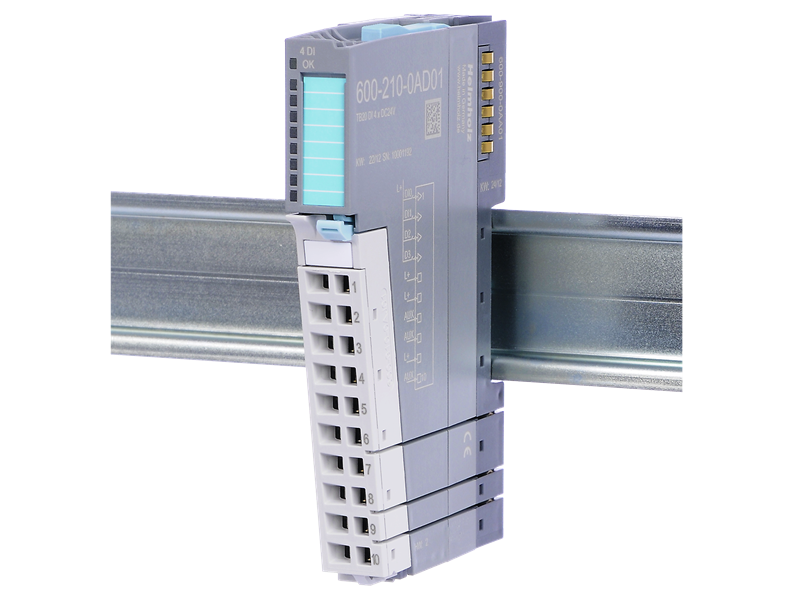

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01 - body

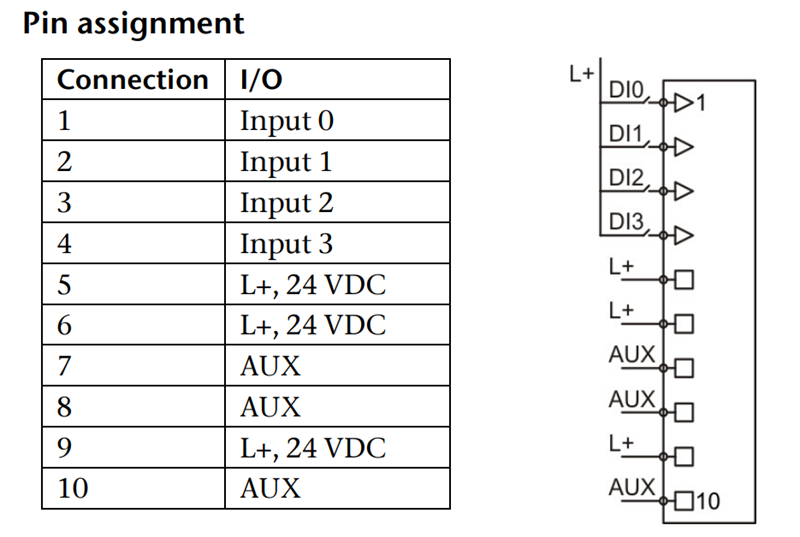

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01 - sơ đồ chân

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01
– 4 ngõ vào digital 24 VDC
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 đigital I/O

Thông số kỹ thuật – Mô-đun ngõ vào số 4DI 24 VDC 600-210-0AD01

Digital-Input-Modul, DC 24 V 4x

General information

  • Order number 600-210-0AD01
  • Article name DI 4x DC 24 V
  • Scope of delivery DI 4x DC 24 V
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Number of inputs 4
  • Power dissipation Max. 0.95 W
  • Input characteristic curve Type 2, EN 61131-2
  • Reverse polarity protection for inputs Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Current draw

  • External Max. 0 mA
  • Internal Max. 22 mA
  • Internal Max. 22 mA

Input voltage

  • For signal “0” -3 V … 9 V
  • For signal “1” 12 V … 30 V
  • For signal “1” 12 V … 30 V

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
