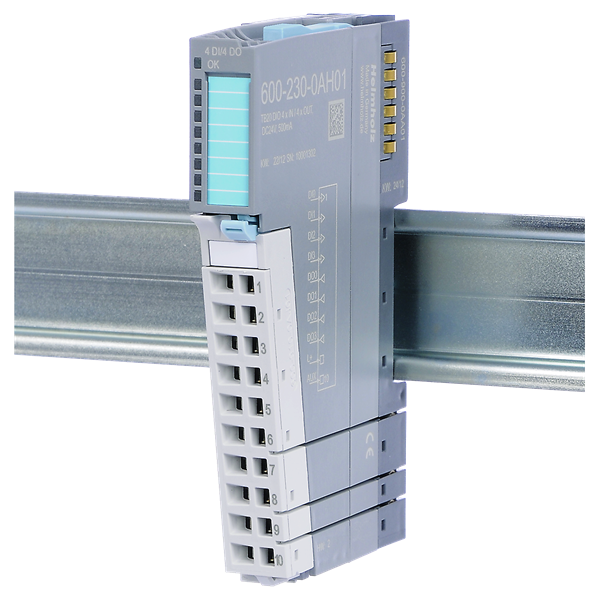

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01 của Helmholz

– Thiết kế nhỏ gọn
– 4 ngõ vào & 4 ngõ ra digital 24 VDC 500mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01 của Helmholz là mô-đun ngõ vào & ra digital dùng cho hệ thống I/O TB20

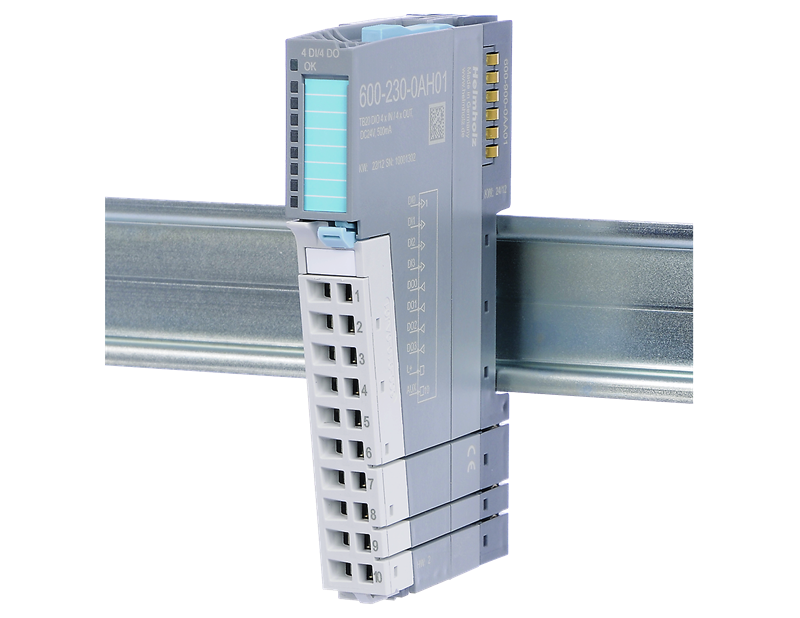

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01 - body

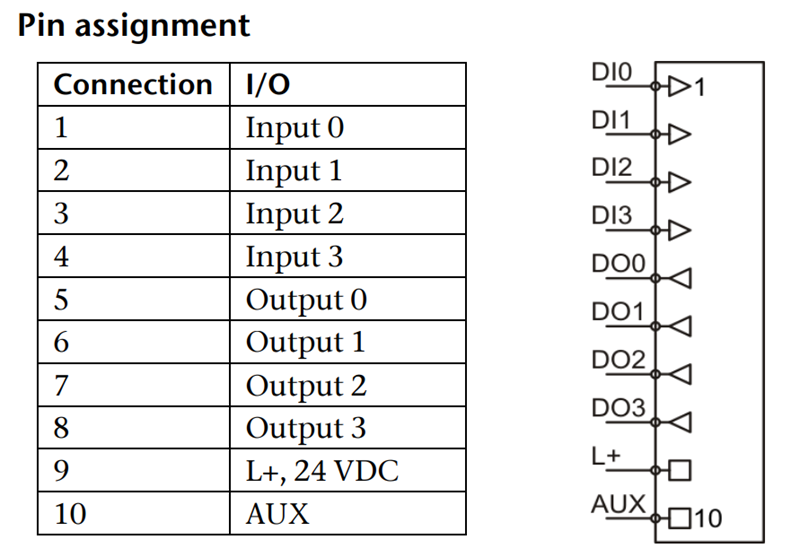

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01 - sơ đồ chân

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01
– 4 ngõ vào & 4 ngõ ra digital 24 VDC 500mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 đigital I/O

Thông số kỹ thuật – Mô-đun ngõ vào & ra 4DI 4DO 24 VDC 500mA 600-230-0AH01

Digital-mix-module, In & Out, DC 24 V 4x DI / 4x DO

General information

  • Order number 600-230-0AH01
  • Article name DIO 4x In/4 x Out DC 24 V, 500 mA
  • Scope of delivery DIO 4x In/4 x Out DC 24 V, 500 mA
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Number of inputs 4
  • Input characteristic curve Type 2, EN 61131-2
  • Reverse polarity protection for inputs Yes
  • Number of outputs 4
  • Output short-circuit protection Electronic, for each individual channel
  • Inductive cutoff voltage limit -48 V
  • Hot-swap capable Yes

Input voltage

  • For signal “0” – 3 V … 9 V
  • For signal “1” 12 V … 30 V
  • For signal “1” 12 V … 30 V

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Supply voltage UP, US

  • Rated value 24 V DC
  • Ripple USS max. 3.6 V
  • Permissible range (with ripple) 20 … 30 V
  • Voltage for t < 10 ms 50 V

Output current

  • Rated value 500 mA
  • Leakage current Max. 0.5 mA

Current draw

  • External Max. 20 mA + load
  • Internal Max. 28 mA
  • Internal Max. 28 mA

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”

Flyer, TB20 IO-system for numerous applications

TB20 manual module
