Mô-đun ngõ vào 8AI điện áp 100VDC 16bit

Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21 của Helmholz

– Thiết kế nhỏ gọn
– 8 kênh ngõ vào analog AI 8x U, ±100 V, 0-100 V, 16 bit
– Có đèn LED màu xanh/ đỏ báo trạng thái mô-đun
– Tháo lắp “nóng”

Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21 là mô-đun 8 ngõ vào analog điện áp 100VDC 16 bit cách ly dùng cho hệ thống I/O TB20

Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21 - interface

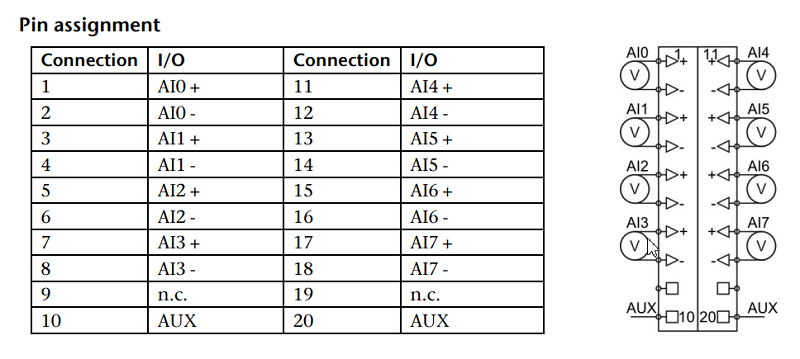

Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21 - pin assignment

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Helmholz bus coupler TB20 - hotplug

Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21
– 8 kênh ngõ vào analog AI 8x U, ±100 V, 0-100 V, 16 bit
– Có đèn LED màu xanh/ đỏ báo trạng thái mô-đun
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 I/O

Thông số kỹ thuật – Mô-đun ngõ vào 8AI điện áp 100VDC 16bit TB20 600-252-7DH21 của Helmholz

Analog-input-module, U 100V, Iso., 16 Bit 8x

General information

  • Order number 600-252-7DH21
  • Article name AI 8x U, ±100 V, 0-100 V, Iso., 16 Bit
  • Scope of delivery AI 8x U, ±100 V, 0-100 V, Iso., 16 Bit
  • Weight Approx. 110 g
  • Number of inputs 8
  • Internal Max. 140 mA
  • Power dissipation Max. 1 W
  • Parameter configuration length 44 Bytes
  • General error indicator Red LED
  • General error indicator Red LED

Electrical isolation

  • from the backplane bus Yes
  • Between the channels Yes

Measuring

  • Measuring ranges / load resistance
    • 0 … 10 V/2 MOhm
    • ±100 V/2 MOhm
  • Measuring method Integration
  • Measurement resolution 15 bits + sign
  • Interference frequency suppression Depending on the interference frequency suppression:
    • None: 3 ms | 400 Hz: 8 ms | 60 Hz: 51 ms | 50 Hz: 60 ms | 10 Hz: 160 ms
  • Refresh rate / conversion rate Depends on the interference frequency suppression setting being used:
    • None: 3 ms
    • 400 Hz: 8 ms
    • 60 Hz: 51 ms
    • 50 Hz: 60 ms
    • 10 Hz: 160 ms
  • Diagnoses Upper measuring range limit exceeded (overflow), lower measuring range limit fallen below (underflow), parameter assignment error
  • Process alarms Upper and lower limit per channel

Error limits

  • Operational error limit in the entire temperature range ±0.2 % relative to the nominal range
  • Basic error limit at 25 °C ±0.1 % relative to the nominal range
  • Temperature error ±0.005 %/K relative to the nominal range
  • Linearity error ±0.05 %/K relative to the nominal range
  • Repeating accuracy in steady state at 25 °C ±0.05 %/K relative to the nominal range
  • Repeating accuracy in steady state at 25 °C ±0.05 %/K relative to the nominal range

Certifications

  • UL 508
