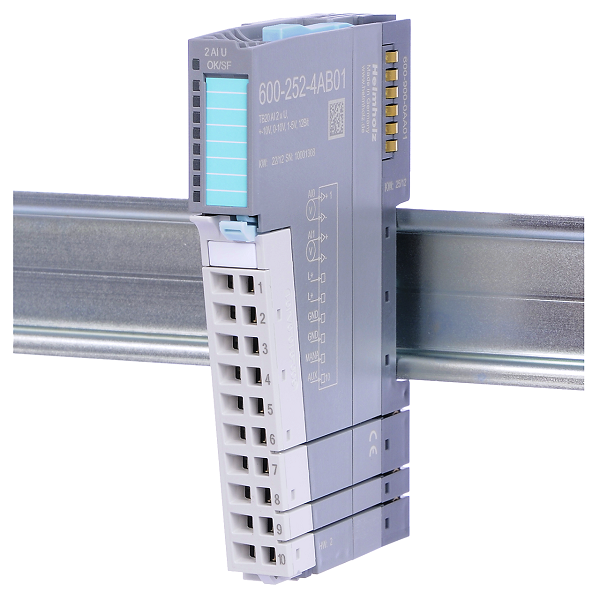

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01 - header

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01 của Helmholz

– Thiết kế nhỏ gọn
– 2 kênh ngõ vào analog AI 2x U, ±10 V, 0-10 V, 1-5 V, 12 bit
– Có đèn LED màu xanh/ đỏ báo trạng thái mô-đun
– Tháo lắp “nóng”

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01 là mô-đun ngõ vào analog điện áp DC dùng cho hệ thống I/O TB20



Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01 - body

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01 - sơ đồ chân

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Helmholz bus coupler TB20 - hotplug

Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01
– 2 kênh ngõ vào analog AI 2x U, ±10 V, 0-10 V, 1-5 V, 12 bit
– Có đèn LED màu xanh/ đỏ báo trạng thái mô-đun
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 I/O

Thông số kỹ thuật – Mô-đun ngõ vào 2AI điện áp DC 12bit TB20 600-252-4AB01

Analog-input-module, I, 16 Bit, Iso. 2x

General information

  • Order number 600-250-7BB01
  • Article name AI 2 x I, 0/4-20 mA, ±20 mA, Iso., 16 bit
  • Scope of delivery AI 2 x I, 0/4-20 mA, ±20 mA, Iso., 16 bit
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Number of inputs 2
  • Power dissipation Max. 1 W
  • Parameter configuration length 14 bytes
  • General error indicator Red LED
  • Hot-swap capable Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels Yes

Current draw

  • External Not needed
  • Internal Max. 140 mA

Measuring

  • Measuring ranges / load resistance
    • 0 … 20 mA / 50 ohms
    • 4 … 20 mA / 50 ohms,
    • ±20 mA / 50 ohms
  • Measuring method Integration
  • Measurement resolution 15 bits + sign
  • Interference frequency suppression None | 10 Hz | 50 Hz | 60 Hz | 400 Hz
  • Refresh rate / conversion rate
    • The conversion time will depend on the interference frequency suppression:
    • None: 2 ms
    • 400 Hz: 8 ms
    • 60 Hz: 51 ms
    • 50 Hz: 60 ms
    • 10 Hz: 160 ms
  • Diagnoses Upper measuring range limit exceeded (overflow), Lower measuring range limit fallen below (underflow), Wire break (for 4 … 20 mA only), Parameter assignment error
  • Process alarms Upper and lower limit per channel

Error limits

  • Operational error limit in the entire temperature range ±0.2 % relative to the nominal range
  • Basic error limit at 25 °C ±0.1 % relative to the nominal range
  • Temperature error ±0.005 %/K relative to the nominal range
  • Linearity error ±0.05 %/K relative to the nominal range
  • Repeating accuracy in steady state at 25 °C ±0.05 %/K relative to the nominal range

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
