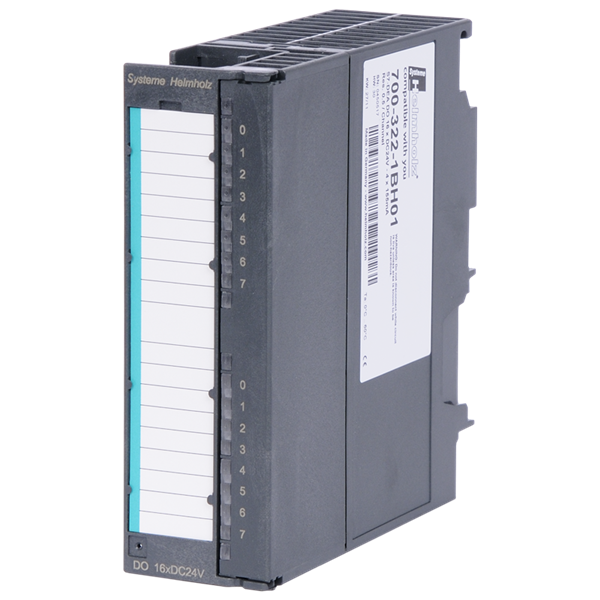

Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BH01

Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BH01 của Helmholz

– 16 ngõ ra digital 24 VDC, 0.5 A
– Có đèn LED XLC báo trạng thái hoạt động
– Kích thước (DxWxH): 116 x 40 x 125 mm
– Front connector 20 pin

Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BH01 của Helmholz là mô-đun 16 ngõ ra digital 24 VDC 0.5 A dùng cho PLC S7-300

Digital I/O Module DEA 300 - body

Thao tác lắp đặt, thay thế dễ dàng

Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BF01
– 16 ngõ ra digital 24 VDC, 0.5 A
– Có đèn LED XLC báo trạng thái hoạt động
– Kích thước (DxWxH): 116 x 40 x 125 mm
– Front connectors 20-pin

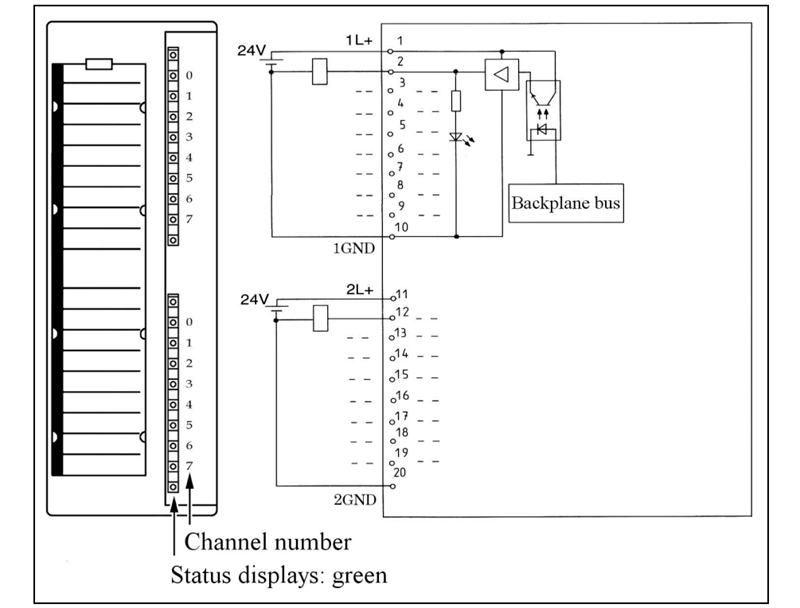

Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BH01 - mạch bên trong

Sản phẩm tương tự: Digital I/O

Thông số kỹ thuật – Mô-đun ngõ ra số 16-output 24 VDC 0.5 A DEA 300 700-322-1BH01

Output module digital for 300 16x

General information

Order number 700-322-1BH01
Article name DEA 300, DC 24 V, 0.5 A, 16 outputs
Scope of delivery DEA 300, DC 24 V, 0.5 A, 16 outputs
Dimensions (DxWxH) 116 x 40 x 125 mm
Weight Approx. 220g
Number of outputs 16
Power dissipation (nominal operation) typ. 5 W
Front connectors 20-pin

Electrical isolation

from the backplane bus Yes (optocoupler)
in groups to 8

Supply voltage UP, US

Rated value 24 V DC
Ripple USS max. 3.6 V
Permissible range (with ripple) +20 … +30 V
Voltage for t < 10 ms max. 50 V
Rated value 0.5 A
Short-circuit protection Electronic
Inductive cutoff voltage limit -48 V

Cable length

Unshielded max. 600 m
Shielded max. 1000 m

Current draw

Internal (backplane bus) Max. 100 m
External (from +24 V/L+) typ. 120 mA

Ambient conditions

Ambient temperature 0 °C … +60 °C
Transport and storage temperature -25 °C … +75 °C
Pullution degree 2
Protection rating IP20
Approvals CE
