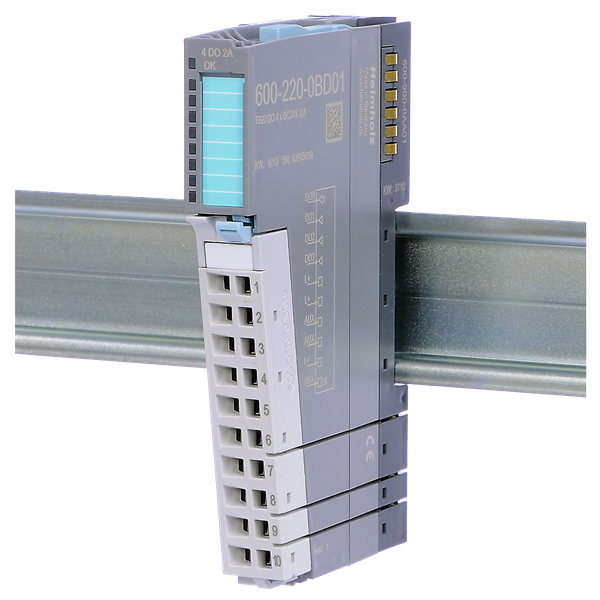

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01 - header

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01 của Helmholz

– Thiết kế nhỏ gọn
– 4 ngõ ra digital 24 VDC 2A
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01 của Helmholz là mô-đun ngõ ra digital 2A dùng cho hệ thống I/O TB20

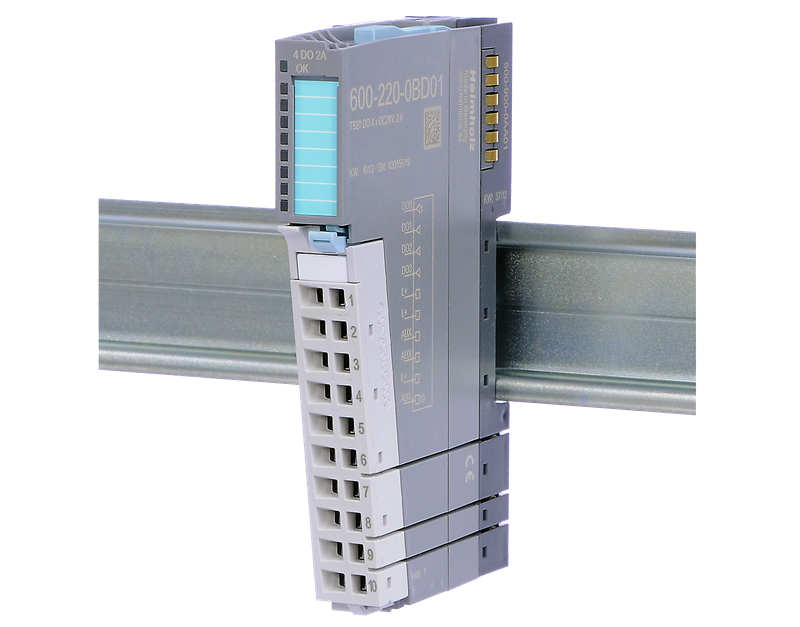

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01 - body

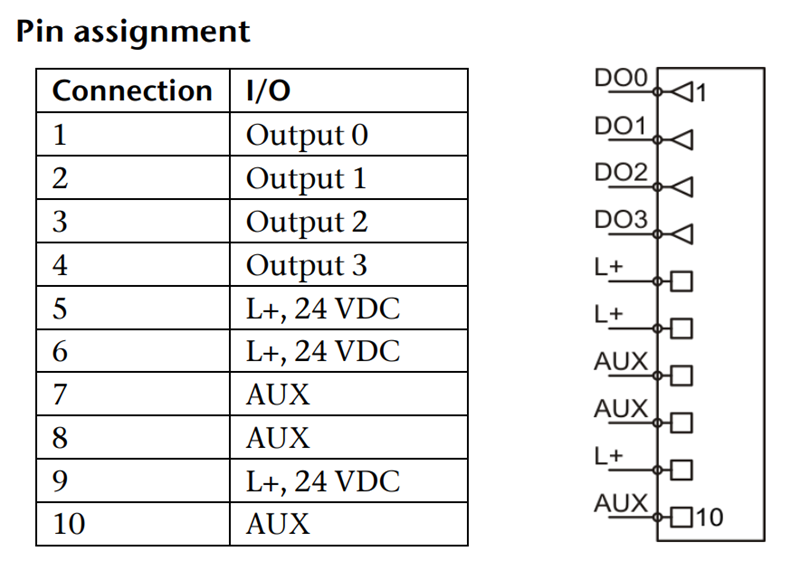

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01 - sơ đồ chân

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01
– 4 ngõ ra digital 24 VDC 2A
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 đigital I/O

Thông số kỹ thuật – Mô-dun ngõ ra 4DO 24 VDC 2A 600-220-0BD01

Digital-output-module, DC 24 V, 2A 4x

General information

  • Order number 600-220-0BD01
  • Article name DO 4x DC 24 V, 2 A
  • Scope of delivery DO 4x DC 24 V, 2 A
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Number of outputs 4
  • Power dissipation Max. 1.1 W
  • Output short-circuit protection Electronic, for each individual channel
  • Inductive cutoff voltage limit -48 V
  • Hot-swap capable Yes

Supply voltage UP, US

  • Rated value 24 V DC
  • Ripple USS max. 3.6 V
  • Permissible range (with ripple) 20 … 30 V
  • Voltage for t < 10 ms 50 V

Output current

  • Rated value 2 A
  • Leakage current Max. 0.5 mA

Current draw

  • External Max. 30 mA + load
  • Internal Max. 30 mA
  • Internal Max. 30 mA

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
