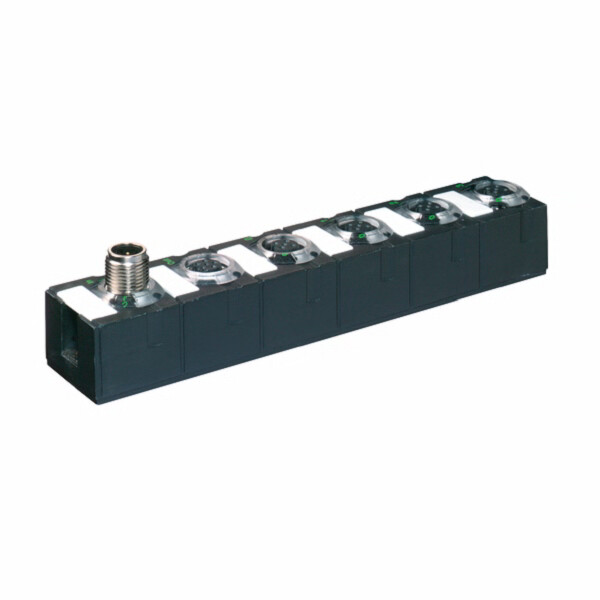

Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761

Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761

– DIO4 RS232/485 (E) – 4× M12 MOVIMOT
– Kiểu ngõ vào PNP, dành cho cảm biến 3 dây hoặc công tắc cơ học
– Có thể cấu hình được input/ output
– Có bảo vệ quá tải, ngắn mạch
– IP67

Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761: là một mô-đun mở rộng I/O thuộc series Cube67 của Murrelektronik với khả năng linh hoạt trong việc kết nối các thiết bị đầu vào/đầu ra

– DIO4 & RS232/485 (E) – 4× M12 MOVIMOT
– Kiểu ngõ vào PNP, dành cho cảm biến 3 dây hoặc công tắc cơ học
– Có thể cấu hình được input/ output

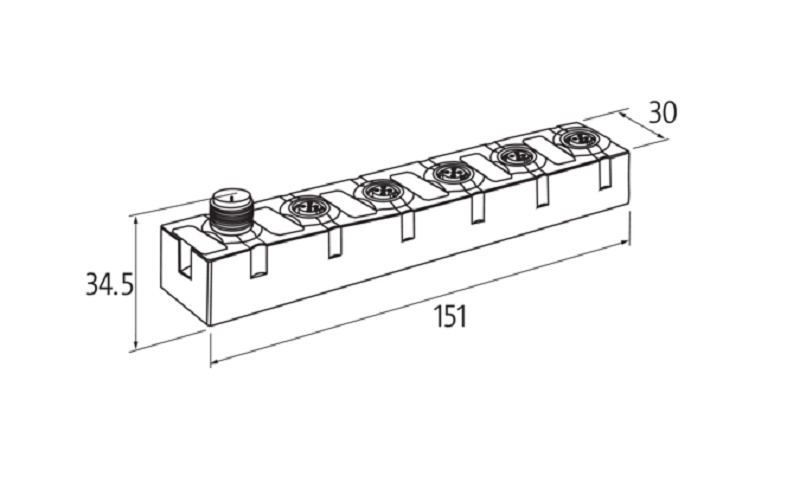

Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761 - DIMENSION

– Điện áp làm việc: 24 V DC
– Bảo vệ ngắn mạch và quá tải

Sản phẩm khác

Thông số kỹ thuật – Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761

Header

Material short text	Cube67+ DIO4 RS232/485 E 4xM12

Electrical data | Supply

Norm operating voltage	EN 61131-2
Operating voltage US DC	24 V
Total current US max.	4 A
Operating voltage UA DC	24 V
Total current UA max.	4 A
Current consumption max.	80 mA

Electrical data | Input

Sensor current US per input max.	0.2 A
Short-circuit protected	yes
Overload resistant	yes
Input filter time	1 ms
Type input	for 3-wire sensors or mechanical switches, PNP

Electrical data | Output

Output current per pin max.	0.5 A
Overload resistant	yes
Short-circuit protected	yes
Lamp load	10 W

Industrial communication

Data transmission rate max.	230.4 KBit/s

Industrial communication | Ethernet functionality

duplex	Full or half duplex

Diagnostics

Actuator warning	per channel via LED and BUS
Short circuit diagnosis	yes
Overload diagnosis	yes
Diagnostic	No voltage, Under voltage
Diagnostic via BUS	per module and channel
Diagnostic via LED	per module and channel
LED display	Ethernet connection/data traffic

Device protection | Electrical

Degree of protection (EN IEC 60529)	IP67

Mechanical data | Mounting data

Height	151 mm
Width	30 mm
Depth	34.5 mm
Suitable for mounting type	2-hole screw mounting

Environmental characteristics | Climatic

Operating temperature min.	0 °C
Operating temperature max.	55 °C
Storage temperature min.	-20 °C
Storage temperature max.	75 °C

Datasheet Mô-đun IO phân tán mở rộng 4DIO + RS485 Cube67+ 56761
